STMicroelectronics Microcontrôleurs sans fil STM32WBA6
Les microcontrôleurs (MCU) sans fil STM32WBA6 de STMicroelectronics offrent performance, efficacité et flexibilité. Ces dispositifs à très faible consommation intègrent une radio puissante conforme aux normes BLUETOOTH® LE et IEEE 802.15.4-2015. Les MCU sont dotés d'un cœur RISC 32 bits Arm® Cortex®-M33 haute performance et fonctionnent à une fréquence allant jusqu'à 100 MHz.
Les microcontrôleurs (MCU) sans fil STM32WBA6 de STMicroelectronics intègrent une radio 2,4 GHz prenant en charge le Bluetooth LE, Matter, Thread et Zigbee®, ce qui les rend adaptés aux protocoles propriétaires et aux modes d'exploitation simultanés. Le microcontrôleurs (MCU) prend en charge un réseau jusqu'à huit antennes et un amplificateur de puissance externe. Une interface PTA (arbitrage du trafic de paquets) est également prise en charge.
Les dispositifs fonctionnent dans des plages de température de -40 °C à 85 °C (jonction 105 °C) et de -40 °C à 105 °C (jonction 125 °C) avec une alimentation électrique de 1,71 V à 3,6 V. Un ensemble complet de modes d'économie d'énergie permet la conception d' applications de faible puissance. Les dispositifs sont proposés en quatre versions, de 48 à 121 broches, avec ou sans SMPS.
Caractéristiques
- Débit de données élevé pour garantir un transfert de données rapide et fiable
- Flexibilité multi-protocole (protocoles de communication Bluetooth LE, IEEE 802.15.4, Zigbee, Thread et Matter)
- Capacité de longue portée pour augmenter la plage de communication
- Puissance de sortie élevée pour augmenter la plage de communication grâce à une puissance de sortie de +10 dBm
- Capacité de messagerie à faible puissance pour prolonger la durée de vie de la batterie
Applications
- Automobile
- Sport et fitness
- Santé
- Divertissement
- Domotique
- Sécurité et proximité
Caractéristiques techniques
- Comprend une technologie brevetée de pointe ST
- Radio à ultra faible puissance
- Radio 2,4 GHz
- Émetteur-récepteur RF prenant en charge Bluetooth LE, IEEE 802.15.4-2015 PHY et MAC, prenant en charge Thread, Matter et Zigbee
- Protocoles exclusifs
- Sensibilité RX à -96 dBm (Bluetooth LE à 1 Mbit/s), -100 dBm (IEEE 802.15.4 à 250 kbps)
- Puissance de sortie programmable jusqu'à +10 dBm, par paliers de 1 dB
- Prise en charge de AP externe
- Arbitrage du trafic de paquets
- Symétriseur intégré pour réduire la nomenclature (BOM)
- Exploitation en monocristal
- Adapté aux systèmes exigeant une conformité aux réglementations de radiofréquence ETSI EN 300 328, EN 300 440, FCC CFR47 Partie 15 et ARIB STD-T66.
- Bluetooth LE
- LE 2 M
- LE codé
- Recherche de direction
- Contrôle d'alimentation LE
- Canaux isochrones
- Publicité étendue
- Publicité périodique
- Connexions sécurisées LE
- LE audio
- Réseau maillé
- Caractéristique technique de base v6.0
- Puissance ultra-faible avec FlexPowerControl :
- Alimentation électrique de 1,71 V à 3,6 V
- Plage de température ambiante de -40 °C à 85 °C/105 °C
- Périphériques autonomes avec DMA, fonctionnels jusqu'à l'arrêt en un mode
- Mode veille 120nA (16 PINS de réveil)
- Mode veille 1,33 μA avec RTC
- Mode veille 1,15 µA avec 64Kbyte SRAM
- Mode Stop 2 5,30 µA avec 64Kbyte SRAM
- Mode d'exécution 29 µA/MHz
- Radio : Rx 4,26 mA / Tx à 0 dBm 5,94 mA
- UCT / CPU ARM 32 bits Cortex-M33 avec TrustZone®, microprocesseur, DSP et noyau UVF
- Accélérateur ART avec cache d'instructions 8Kbyte permettant l'exécution d'0-wait-state à partir de la mémoire flash (fréquence jusqu'à 100 MHz, 150DMIPS)
- Évaluations
- 1.5DMIPS/MHz (Dhrystone 2,1)
- 410 CoreMark® (4.10 CoreMark/MHz)
- Mémoires
- Mémoire flash double banque 2Mbyteavec conducteur de masse, y compris 512Kbytes avec cycles de 100 K
- SRAM 512Kbyte, y compris 64Kbytes avec vérification de parité
- 512byte (32 lignes) OTP
- Gestion de l'alimentation avec convertisseur abaisseur SMPS et régulateur LDOintégrés, prenant en charge le basculement à la volée et la mise à l'échelle de la tension
- Gestion d'horloge
- Oscillateur à quartz de 32 MHz
- Oscillateur à quartz de 32 kHz (LSE)
- RC interne à faible puissance de 32 kHz (±5 %)
- RC interne à faible fréquence de 32 kHz (500 ppm/°C)
- RC interne de 16 MHz réglé en usine (±1 %)
- BVP pour l'horloge système, l'audio et le CAN
- Jusqu'à 86 entrées/sorties (dont la plupart sont 5V-tolerant) avec capacité d'interruption, et jusqu'à 14 entrées/sorties avec alimentation indépendante jusqu'à 1,08 V
- Périphériques analogiques (alimentation indépendante)
- CAN 2.5Msps à 12 bits, jusqu'à 16 bits avec suréchantillonnage du matériel
- Deux comparateurs à très faible consommation
- Périphériques de communication
- Un USB OTG haut débit avec PHY intégré
- Une SAI (interface audio série)
- Quatre UART (ISO 7816, IrDA, modem)
- Trois SPI
- Quatre I2Cs FM+ (1 Mbit/s), SMBus/PmBus®
- Périphériques de système
- Contrôleur de détection tactile, jusqu'à 24 capteurs, prise en charge des capteurs tactiles à touches, linéaires et rotatifs
- Un minuteur de contrôle de moteur avancé 16 bits
- Trois minuteurs 16 bits et deux minuteurs 32 bits
- Deux minuteurs 16 bits faible puissance (disponible en mode Stop)
- Deux minuteurs Systick
- RTC avec calendrier et étalonnage du matériel
- Deux watchdogs
- Contrôleur DMA à 8 canaux, fonctionnel en mode Stop
- Sécurité et cryptographie
- TrustZone Arm et E/S, mémoires et périphériques sécurisables
- Schéma de cycle de vie flexible avec protection de lecture (RDP) et déboguer protégé par mot de passe
- Racine de confiance grâce à une entrée de démarrage unique et une zone de protection de cache sécurisé (HDP)
- Installation sécurisée du micrologiciel (SFI) grâce à au protocole RSS (Root Secure Services) intégré
- Stockage sécurisé des données avec une clé matérielle unique (HUK)
- Prise en charge de la mise à niveau sécurisée du micrologiciel avec TF-M
- Deux coprocesseurs AES, dont l'un avec résistance DPA
- Accélérateur de clé publique, résistant DPA
- Accélérateur de matériel HASH
- Véritable générateur de nombres aléatoires, NIST
- Conforme SP800-90B
- Identificateur unique 96 bits
- Inviolateurs actifs
- Unité de calcul CRC
- Assistance au développement
- Débogage de fil en série (SWD), JTAG
- Trace intégrée (ETM)
- Paquets conforme ECOPACK2
Comparaison
Vidéos
Microcontrôleurs (MCU) associés
STMicroelectronics Microcontrôleurs (MCU) radio sans fil multiprotocole STM32WBA5
Apporte aux concepteurs les performances, l’efficacité et la sécurité requises pour les applications BLUETOOTH® LE.
Outils de développement
STMicroelectronics Cartes STM32WBA Nucleo-64
Comprend une radio ultra-basse consommation intégrée conforme aux spécifications BLUETOOTH LE SIG v5.3.
STMicroelectronics Kit de découverte STM32WBA65I-DK1 pour STM32WBA65RI
Le kit contient le microcontrôleur STM32WBA65RI pour les rôles de démonstration complète et de plateforme de développement.

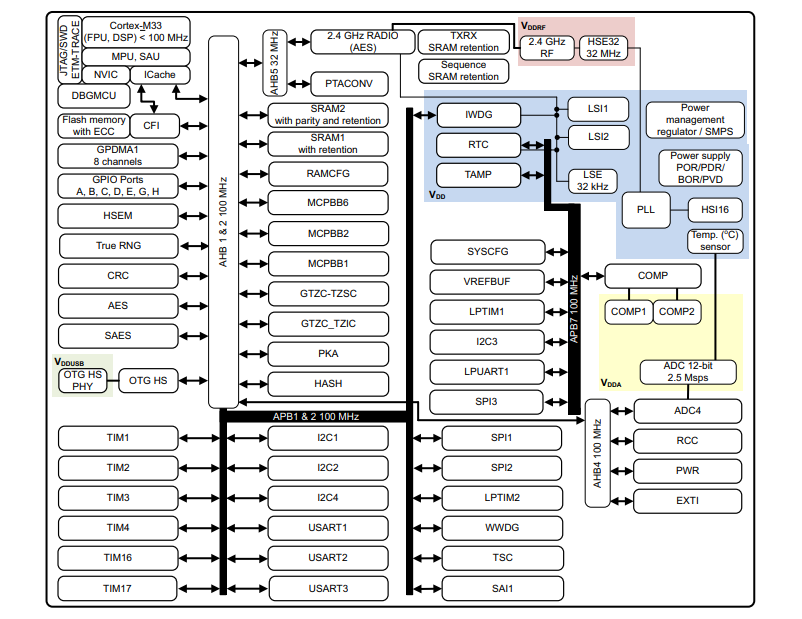

Schéma fonctionnel
