STMicroelectronics Amplificateur de détection de courant bidirectionnel TSC1801
L’amplificateur de détection de courant bidirectionnel STMicroelectronics TSC1801 offre une mesure de courant côté bas avec une large plage d’alimentation de 2,0 V à 5,5 V. La valeur du gain est attribuée à 20 V/V et est sélectionnable par numéro de pièce. Le TSC1801 de STMicroelectronics a été développé pour détecter les chutes à travers les résistances shunt à des tensions de mode commun basses.
Caractéristiques
- Tension d’alimentation de 2,0 V à 5,5 V (plage large)
- Gain fixe de 20 V/V
- Erreur totale de sortie < 0,5>
- Tension résiduelle de ± 200 µV max.
- Erreur de gain de 0,1 % max.
- Largeur de bande de 2,1 MHz
- Plage de température étendue de -40 °C à +125 °C
- Version de classe automobile disponible
- Avantages
- Garantie totale d’absence d’erreur
- Facture de matériau réduite
Applications
- Détection de courant côté bas à large bande passante
- Contrôle de moteur côté bas
- Gestion de l’alimentation dans les systèmes alimentés par l’énergie solaire
- Gestion de l'alimentation en boîtier HEV et EV

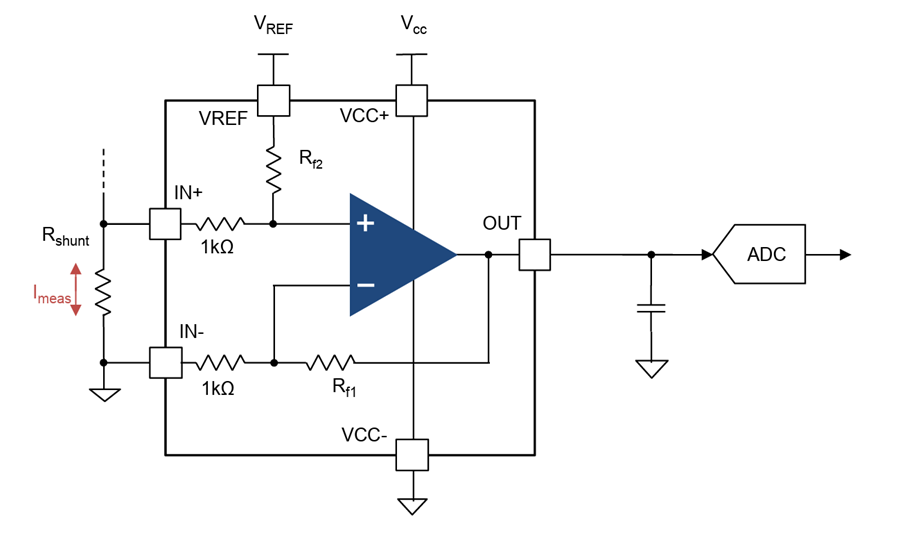

Schéma de principe interne

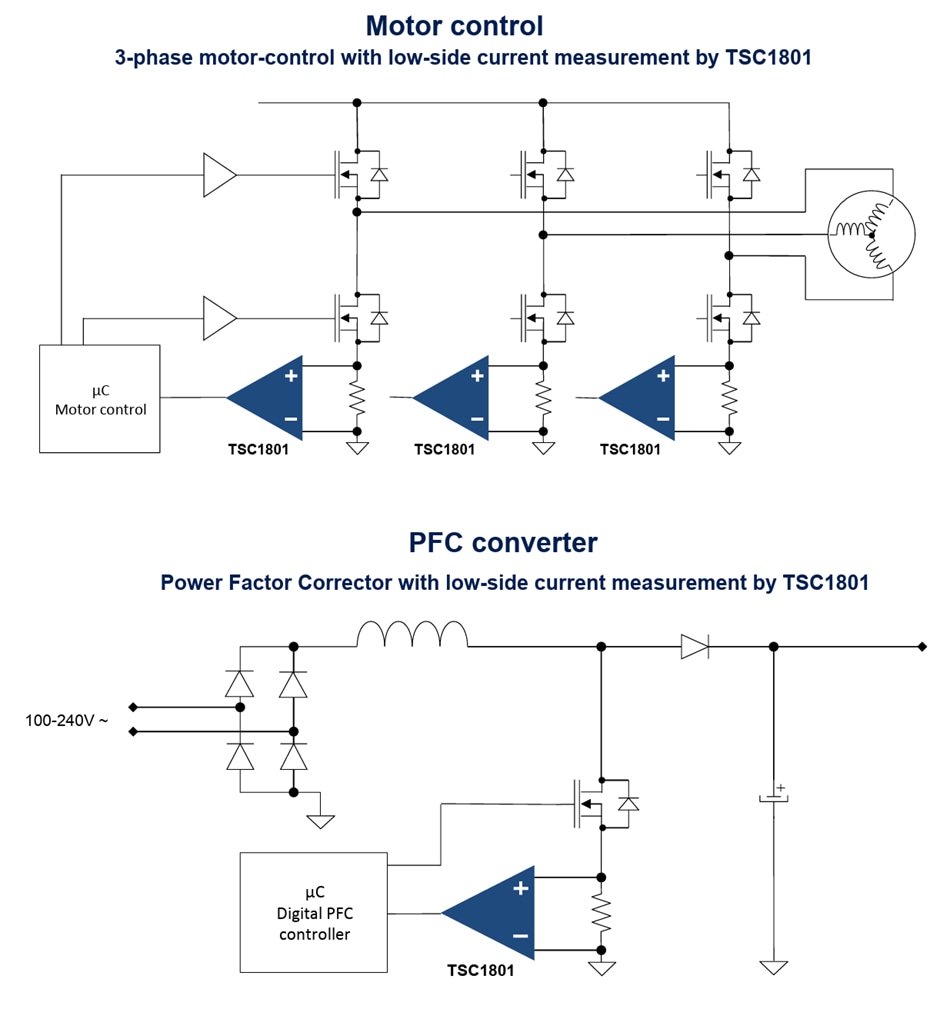

Application standard
