STMicroelectronics Filtre en mode commun automobile ECMF2-40A100M6Y
Le filtre en mode commun automobile ECMF2-40A100M6Y STMicroBee supprime efficacement le bruit EMI/RFI en mode commun sur les lignes de données à haut débit, notamment MIPI APHY, FPD-link III, GMSL, APIX, USB2.0, USB3.2, USB4, HDMI2.0 et HDMI2.1. Conçu pour remplacer les bobines d’arrêt en mode commun discrètes traditionnelles ou LTCC, ce composant intègre des protections ESD robustes du côté du connecteur pour se conformer aux normes ISO 10605, ce qui en fait un choix idéal pour améliorer l’intégrité du signal. Avec cette combinaison 2 en 1, le ECMF2-40A100M6Y de STMicroelectronics offre des performances RF supérieures à celles des filtres discrets avec protection ESD externe.
En boîtier QFN-6L (DFN1414) avec des flancs mouillables, le ECMF2-40A100M6Y garantit la compatibilité avec les systèmes d’inspection visuelle automatique (AOI). Ce composant est idéal pour les concepteurs cherchant à améliorer les capacités de suppression EMI/RFI des produits avec une solution fiable et à encombrement réduit.
Caractéristiques
- Homologué AEC-Q101
- Bande passante différentielle 12,5 GHz conforme MIPI, FPD-link, GMSL, APIX, HDMI 2.0, HDMI 2.1, USB3.2 Gen1/Gen2 et USB4
- Atténuation en Mode commun sur les fréquences LTE, BLE, Wi-Fi et V2x
- -15 dB à 2,4 GHz
- -15 dB à 5.9GHZ
- Faible courant de fuite à VRM (IR < 70 nA)
- Flanc mouillable pour inspection optique automatique
- Faible consommation d’espace 1,89 mm2 PCB
- Composant conforme à la directive RoHS ECOPACK2
- Conforme à la norme ISO 10605 — C = 150 pF, R = 330 Ω
- ±9 kV (décharge par contact)
- ±20 kV (décharge dans l’air)
- Conforme aux normes suivantes :
- UL 94 V-0
- MSL niveau 1, selon J-STD-020
- Empreinte IPC7531 et boîtier enregistré JEDEC
- Boîtier QFN-6L 1,4 mm x 1,35 mm (DFN1414)
- Plage de température de jonction de fonctionnement de -55 °C à +150 °C
Applications
- Réseaux haut débit embarqués (SerDes, MIPI, LVDS)
- Systèmes avancés d’assistance au conducteur (ADAS), caméras et radar
- Info-divertissement embarqué (IVI)
- Groupes numériques

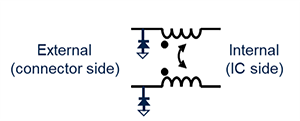

Schéma fonctionnel
