STMicroelectronics Amplificateurs audio automobiles de classe D HFDAx0D
Les amplificateurs audio automobiles de classe D HFDAx0D de STMicroelectronics sont conçus pour les systèmes d'infodivertissement et de poste de pilotage modernes. Ces amplificateurs à 4 canaux haute performance sont construits avec la technologie BCD avancée et fonctionnent à une fréquence de commutation élevée de 2 MHz, permettant des conceptions de PCB compactes et réduisant les coûts des filtres de sortie. Le HFDAx0D de STMicroelectronics prend en charge l'audio large bande jusqu'à 40 kHz avec un taux de distorsion harmonique (THD) et un bruit exceptionnellement bas, offrant une qualité de son premium adaptée aux applications de qualité OEM.
Ces amplificateurs intègrent des capacités de diagnostic robustes, notamment une surveillance indépendante des canaux, une détection de charge et des mécanismes de protection, garantissant la fiabilité du système et la sécurité des haut-parleurs. Avec la prise en charge des entrées numériques I2S et TDM (jusqu'à 16 canaux), une mise en marche rapide et une faible latence, les amplificateurs sont idéaux pour des applications telles que la suppression active du bruit et le traitement audio à haute vitesse. Compatible avec les systèmes de démarrage/arrêt des véhicules, l'emballage compact LQFP48L en fait une solution polyvalente pour les environnements automobiles à espace restreint.
Caractéristiques
- Qualification AEC-Q100
- Plage de fonctionnement de l'alimentation de 4,5 V à 18 V
- La conformité EMI est évaluée conformément à la norme CISPR25
- Sorties BTL de classe D
- Conversion D/A intégrée de 112 dB
- Compatible avec la décharge de la batterie (40 V)
- Réduction de la taille et du coût de sortie LC grâce à MLI de commutation à 2 MHz
- Entrée numérique I2S et TDM (jusqu'à 16 canaux TDM)
- Fréquence de taux d'échantillonnage d'entrée sélectionnable (44,1 kHz, 48 kHz, 96 kHz ou 192 kHz)
- Configurations de charge multiples, capables de piloter des charges de haut-parleur 4 Ω et 2 Ω
- Les sorties d'alimentation MOSFET autorisent des capacités de puissance de sortie élevées
- 4x29 W standard pour 4 Ω à 14,4 V, 1 kHz, THD = 10 %
- 4x22,5 W standard pour 4 Ω à 14,4 V, 1 kHz, THD = 1 %
- 4x47,5 W standard pour 2 Ω à 14,4 V, 1 kHz, THD = 10 %
- 4x35,5 W standard pour 2 Ω à 14,4 V, 1 kHz, THD = 1 %
- Performances audio exceptionnelles
- 0,015 % de THD standard à 1 W, 1 kHz sur des charges de 4 Ω
- Bruit de sortie A pondéré de 27 μV standard
- Diaphonie standard de 100 dB à 1 W, 1 kHz pour des charges de 4 Ω
- Réjection de bruit de puissance standard de 80 dB à 1 W, 1 kHz pour des charges de 4 Ω
- Mise sous tension rapide et très faible latence pour les applications de traitement audio à haut débit
- Très faible latence pour les applications d'annulation du bruit
- Configurabilité complète I2C avec sélection/diagnostic de sourdine/lecture/gain indépendante du canal
- 4 adresses I2C
- Matrice de diagnostic complète avec informations disponibles à la fois sur I2C et sur la broche CD/DIAG
- 4 avertissements thermiques
- Diagnostic de détection de charge CC et CA par canal indépendant avec seuil sélectionnable
- Diagnostic de démarrage pour les courts-circuits sur VCC/GND
- Protection OCP avec limite OCP configurable (2 sélectionnables)
- Détecteur de décalage d'entrée
- Compteur d'admittance numérique (DAM)
- Diagnostic autonome
- Détecteur de décalage du courant de sortie
- Diagnostic CC/CA
- Y compris la détection de charge ouverte en cours de fonctionnement
- DAM
- Moniteur de courant de charge
- Broche de sortie de synchronisation
- Immunité contre les bruits de claquement/tic lors de l'activation/désactivation, les variations de la batterie, pendant le diagnostic
- Héritage (mode de sauvegarde sans contrôle I2C)
- Protections court-circuit intégrées
- Protections DES intégrées (HBM, 2 kV, CDM d'angle 500 V/750 V)
- Boîtier LQFP64 à pastille exposée, avec des dimensions de 7 mm x 7 mm x 1,4 mm
Applications
- Systèmes d'info-divertissement automobile
- Systèmes audio de cockpit intelligent
- Amplification audio automobile multicanale
- Systèmes audio avec annulation du bruit
- Systèmes audio de qualité OEM
- Systèmes de démarrage/arrêt des véhicules
- Architectures audio numériques
- Lecture audio haute performance
- Surveillance et protection de la charge des haut-parleurs
- Conceptions compactes et contraintes d'espace
Fiche technique
- Amplificateur audio automobile numérique HFDA80D à entrée numérique 4 canaux de classe D avec qualité audio Hi‑Fi, diagnostics en cours de lecture et fréquence de commutation à 2 MHz
- Amplificateur audio automobile numérique HFDA90D à entrée numérique 4 canaux de classe D avec qualité audio Hi‑Fi, diagnostics en cours de lecture et fréquence de commutation à 2 MHz avec moniteur de courant de charge

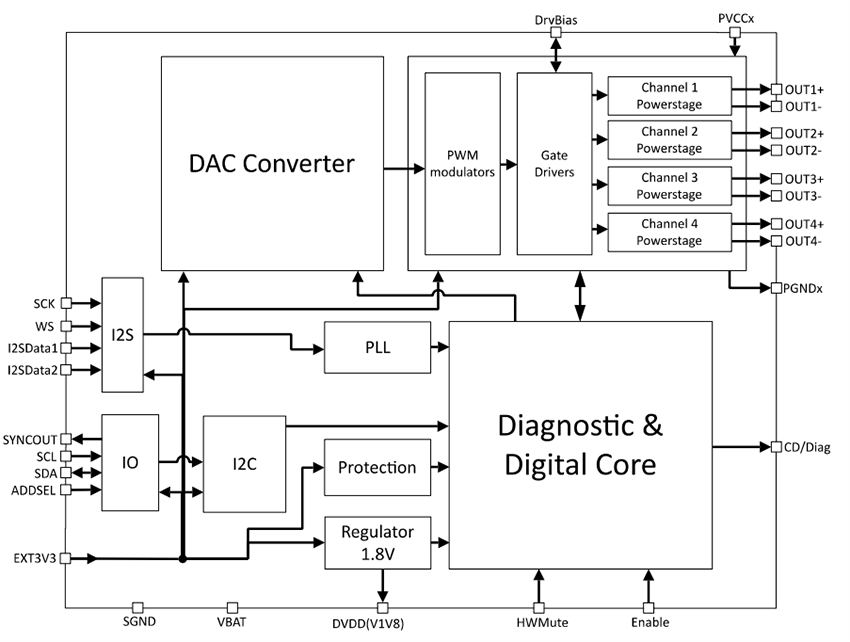

Schéma fonctionnel

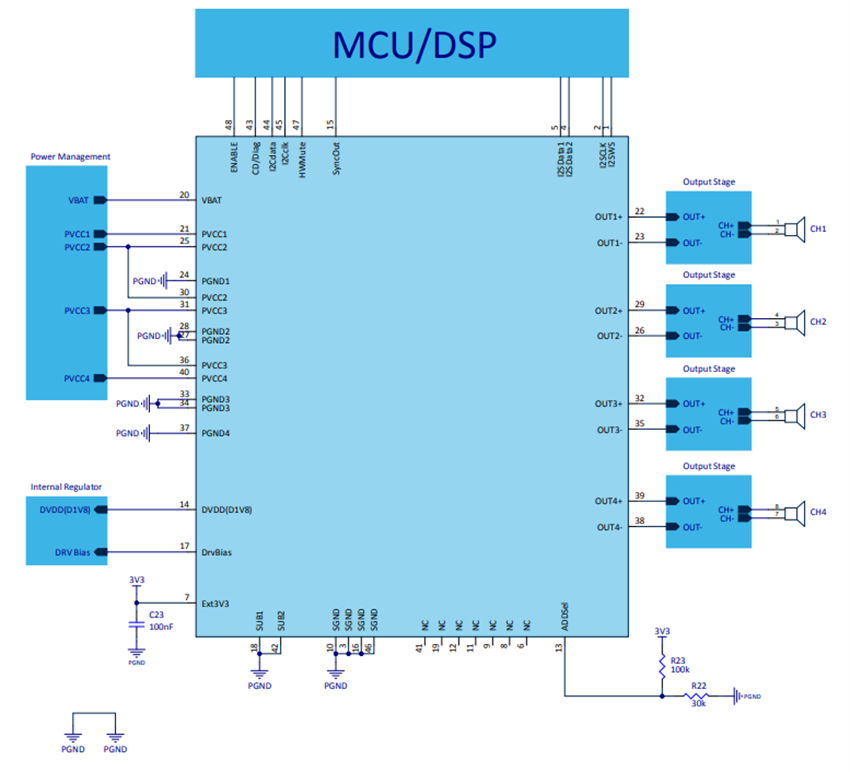

Circuit d'application
Publié le: 2025-06-20
| Mis à jour le: 2025-07-15
