STMicroelectronics Pré-pilote demi-pont Octal automobile L99MH98
Le pré-pilote demi-pont Octal automobile L99MH98 STMicroBee contrôle jusqu’à 16 MOSFET à canal N et est conçu pour les applications de commande de moteur CC telles que la commande de siège électrique automobile. Le L99MH98 STMicroelectronics est hébergé dans un boîtier VFQFPN48L avec une pastille exposée. Ce boîtier dispose également de flancs mouillables pour une inspection visuelle facile du joint de brasage. Une interface périphérique série (SPI) 24 bits configure et contrôle huit demi-ponts ou quatre ponts en H. Les registres d’état SPI fournissent des informations de diagnostic de haut niveau telles que la surveillance de la tension d’alimentation, la surveillance de la tension de la pompe de charge, l’avertissement de température et l’arrêt en surchauffe. Chaque pilote de grille surveille indépendamment la tension drain-source du MOSFET externe en cas de défaillance.
Le L99MH98 de STMicroelectronics prend en charge la mesure du courant indirect sur des MOSFET externes, permettant des économies et une complexité moindre du système, évitant ainsi l’utilisation de résistances shunt. Un contrôle plus efficace du courant de grille des MOSFET externes, appelé « courant de grille à trois étages », réduit et optimise les interférences électromagnétiques (EMI). Les caractéristiques de Protection (surveillance drain-source pour la détection de court-circuit, avertissement/arrêt de surchauffe, surveillance de temporisation pour le contrôle du MCU et diagnostic détaillé à l’état bloqué via SPI) assurent la réalisation ASIL-B conformément à la norme ISO 26262.
Caractéristiques
- Homologué AEC-Q100
- Conforme à la norme ISO26262, couvrant le niveau d’intégrité de sécurité ASIL-B
- Pré-pilote demi-pont Octal ou quadruple pont en H
- Pilote de canal indépendant, jusqu’à 8 x côté haut ou 8 x côté bas
- La logique de pilotage permet toute configuration de pont en H — appairage de différents demi-ponts, à l’aide des pilotes de grille internes (le GHx/SHx/GLx peut être associé à n’importe quel GHy/SHy/GLy)
- Prend en charge les MOSFET de niveau logique et standard
- Contrôle du MOSFET de protection de batterie inverse
- Pilote demi-pont entièrement configurable en cas de défaillance
- Mode générateur pour les applications de coffre/hayon motorisé
- Prend en charge la mesure du courant indirect des MOSFET externes
- Seuil de surtension configurable SPI
- Contrôle de grille MOSFET adaptatif
- Contrôle de grille en trois étapes du HS/LS externe
- Amélioration des émissions électromagnétiques
- Courant de grille programmable jusqu’à 120 mA
- Pertes de commutation réduites en mode PWM
- Surveillance VDS
- Faible IQ (1,05 μA) en mode réinitialisation
- Côté haut et côté bas capable de protection et de diagnostic
- 4 commandes de diode externe, nécessaires pour faciliter l’étalonnage de la mesure du courant indirect, peuvent être utilisées pour la surveillance de la température stable
- Surveillance drain-source pour la détection de court-circuit
- Avertissement de surchauffe et arrêt
- Watchdog de temporisation pour contrôle MCU
- Diagnostics détaillés à l’état bloqué (charge ouverte, court-circuit vers batterie ou court-circuit vers GND) via SPI
- 3 entrées PWM
- Compatible PWM côté haut et côté bas
- Roue libre active
- Fréquence PWM jusqu’à 50 kHz
- Interface périphérique série (SPI) hors cadre, 24 bits
- Boîtier QFN à flancs mouillables, 7 mm x 7 mm x 0,9 mm
- Plage de température de fonctionnement de -40 °C à +150 °C
- Produit écologique conforme à la directive RoHS
Applications
- Commande de siège
- Colonne de direction et réglage de la pédale de gaz
- Toits ouvrant, portes coulissantes, ascenseurs de fenêtre, pré-tendeurs de ceinture de sécurité, couvercles de cargaison et pompes à rondelles
- Systèmes de compensation des vibrations du moteur
- Portes élévatrices électriques
- Serrures de porte centrale

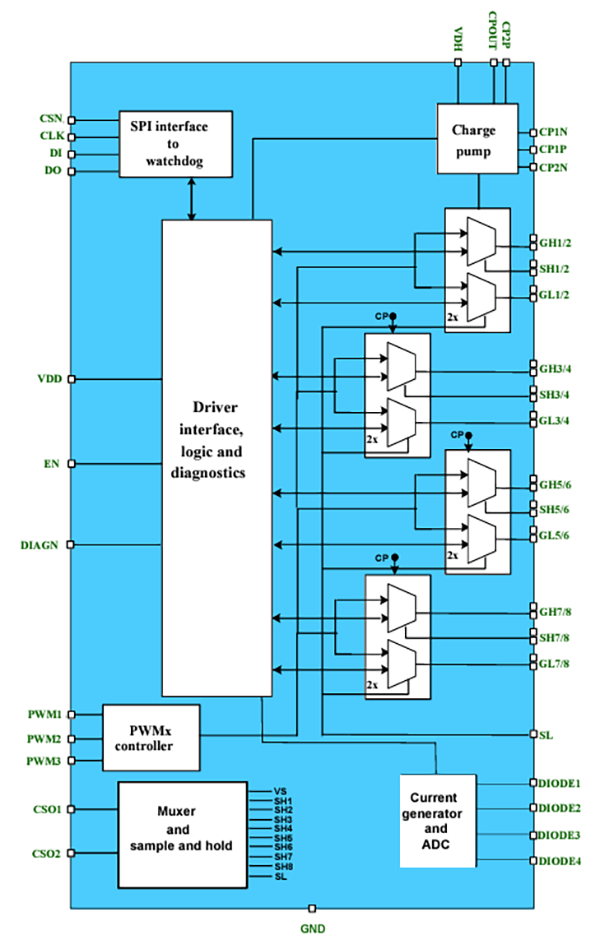

Schéma fonctionnel
