STMicroelectronics Module de puissance M1P45M12W2-1LA ACEPACK DMT® 32
Le Module de puissance M1P45M12W2-1LA ACEPACK DMT-32 de STMicroelectronics réalise une topologie à six-packs avec NTC intégré et adapté à l’étage du convertisseur CC-CC de l’OBC. Ce module de puissance est utilisé dans le chargeur embarqué (OBC). Le module de puissance M1P45M12W2-1LA garantit l’équilibre optimal entre les pertes d’énergie et le mode de fonctionnement à haute fréquence de commutation. Ce module de puissance crée des topologies complexes avec des densités de puissance très élevées et des exigences de haut rendement. Ce module de puissance homologué AQG 324. Le module de puissance M1P45M12W2-1LA dispose de six MOSFET de puissance au carbure de silicium de 2ème génération.
Caractéristiques
- Qualifié AQG 324
- Capteur de température NTC intégré
- Substrat à base de Cu-AlN-Cu DBC, permettant d'améliorer les performances thermiques
Caractéristiques techniques
- Tension de claquage drain-source 1 200 V
- Courant de drain de 30 A (permanent) à TC = 50 °C
- Courant de drain de 95 A (pulsé, tP= 1ms)
- Plage de température de fonctionnement de -40 °C à 175 °C
Applications
- Chargeur embarqué (OBC)

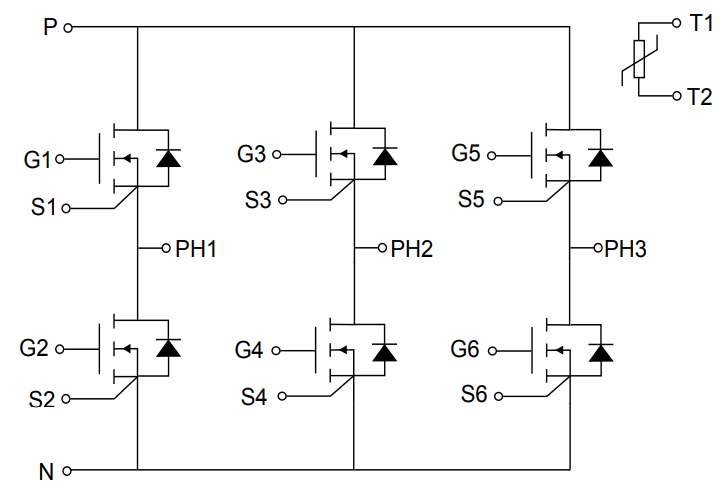

Topologie électrique

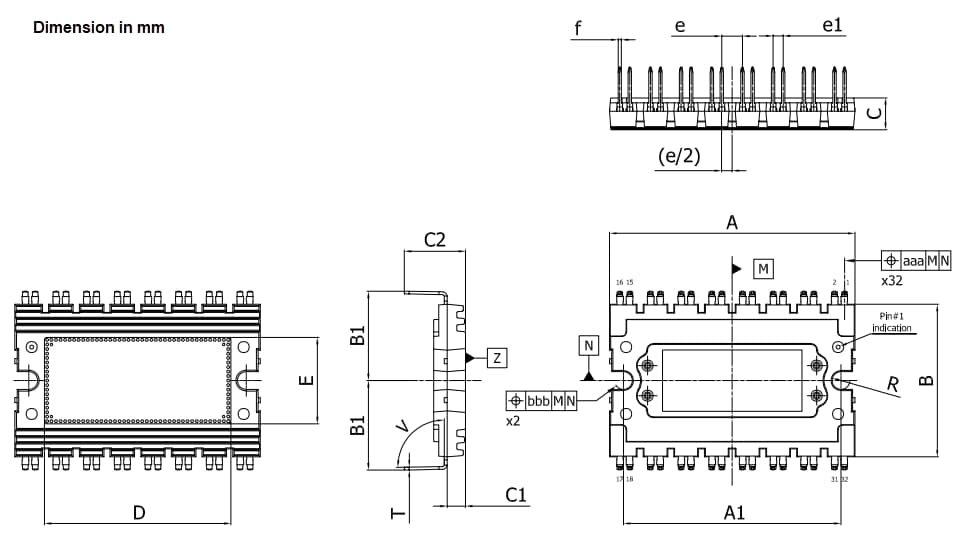

Profil de boîtier ACEPACK DMT‑32
