STMicroelectronics Récepteur de moteur précis GNSS automobile STA8135GA
Le récepteur de moteur précis GNSS automobile STA8135GA de STMicroelectronics est un CI récepteur de positionnement multi-bande et multi-constellation qui gère toutes les configurations GNSS telles que GPS, Galileo, Glonass, BeiDou, NAIC (ancien IRNSS) et QZSS dans les bandes de fréquence L1, L2, L5 et E6. Le CI STA8135GA reçoit trois fréquences (L1/L2/L5 ou L1/L5/E6) simultanément dans un seul boîtier sans avoir besoin d’un frontal RF externe. Ce module multi-puces (MCM) combine un STA8100GA et un STA5635A dans un seul boîtier. Via une interface série, le STA8135GA fournit des mesures brutes précises de tous les satellites GNSS visibles et exécute tous les algorithmes de précision exacts possibles vers l'hôte. À l’aide d’un satellite, le CI récepteur de moteur précis offre également à l’hôte un calcul autonome du positionnement de précision. Le récepteur de moteur précis GNSS automobile STA8135GA de STMicroelectronics est idéal pour la navigation dans le tableau de bord, l’antenne intelligente, la voiture-à-voiture, le V2X, la télématique OEM, la marine, le drone, la tondeuse à gazon et de nombreuses autres applications nécessitant une position précise.
Caractéristiques
- Qualification AEC-Q100
- Récepteur de positionnement de 5e génération de STMicroelectronics avec quatre canaux de suivi et quatre canaux d’acquisition rapide compatibles avec six simulations : GPS, Galileo, GLONASS, BeiDou, QZSS, NAIC (ancien IRNSS)
- Solution à triple bande L1, L2, L5, E6 en boîtier unique
- Systèmes SBAS : WAAS, EGNOS, MSAS, GAGAN, BeiDou
- Mesure de fréquence de phase code, phase porteuse et doppler
- Détection d’antenne
- Sortie PPS
- Filtre à encoche pour anti-brouillage
- Cœur Arm® Cortex® M7
- Fréquence d’horloge maximale 314 MHz
- I-cache 16 KB et D-cache 16 KB
- 64 KB I-TCM et D-TCM 384 KB, fréquence d’horloge du cœur
- Contrôleur d’interruption vectorielle encapsulé
- Capacité de débogage JTAG
- RAM système 256Kbyte
- DMA 32 canaux
- Interfaces série
- 3 UART
- Port série synchrone (SPI pris en charge)
- I2C
- 2 interfaces série multimodes
- 2 contrôleurs CAN
- périphériques de cœur
- 2 unités multi-minuteurs
- minuteur Watchdog
- 1 minuteurs à fonction étendue
- horloge en temps réel de l’oscillateur 32 kHz
- Accélérateur matériel de décryptage AES
- Interfaces de mémoire :
- SFC (contrôleur flash en série Octal/quadruple, SDR)
- carte multimédia SD
- Unité de gestion de l’alimentation, avec domaine d’alimentation séparé et LDO sur puce et moniteurs haute tension/basse tension
- Domaine de tension de secours 1,7 V à 3,6 V avec LDO pour une alimentation de cœur toujours active et des détecteurs HT/LV et un joint d’E/S dédié
- Domaine 1,7 V de tension principal à 3,6 V avec LDO pour le domaine logique commutable et les détecteurs HV/LV pour les opérations de température ambiante maximale +85 °C ou une alimentation en tension externe 1,2 V ±5 % pour les opérations de température ambiante maximale +105 °C
- Domaine RF séparé avec LDO dédié
- E/S compatible 1,8 V ou 3,3 V, et LDO 1,8 V dédié
- Joint d’E/S 3,3 V compatible ±10 %
- GPIO à sécurité intégrée disponibles
- interfaces de carte mémoire multimédia numérique sécurisée (SDMMC)
- USB 2,0 pleine vitesse (12 Mb/s) avec émetteur-récepteur intégré de couche physique
- ESD 2 kV (HBM) et 500 V (CDM)
- Technologie CMOS
- Option de classe automobile +105 °C
- Plage de température de -40 °C à +105 °C
- LFBGA160, pas de bille 0,65 mm, dimensions 7 mm x 11 mm x 1,2 mm
Applications
- Navigation dans le tableau de bord
- Antenne intelligente
- Voiture-à-voiture
- V2X
- Télématique OEM
- Marines
- Drones
- Tondeuses à gazon
- Autres applications nécessitant une position précise

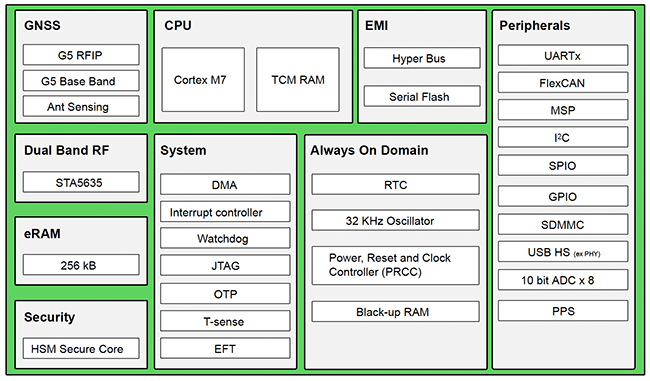

Schéma fonctionnel
