STMicroelectronics Carte de matrice de LED 7x25 STEVAL-LLL013V1
La carte de matrice de LED 7x25 STEVAL-LLL013V1 de STMicroelectronics est contrôlée par deux pilotes LED STP16CPC26 et évalue les caractéristiques du STP16CPC26 lorsqu'il est utilisé pour piloter une matrice de LED. Le carte de matrice de LED affiche des bannières où chaque pixel peut avoir un niveau de luminosité différent (32 niveaux). Faites défiler les bannières horizontalement dans les deux sens pour obtenir des effets de lumière avec un taux de rafraîchissement d'écran supérieur à 100 Hz. Les bannières sont chargées à l'aide du logiciel PC STSW-LLL013GUI. Des potentiomètres supplémentaires sur la carte permettent aux utilisateurs de modifier la luminosité de l'ensemble de l'affichage et la vitesse des effets de défilement des bannières. De nombreuses ressources matérielles sont disponibles pour présenter les fonctionnalités potentielles de la carte. Ces ressources comprennent des connecteurs à broches qui offrent des fonctions de microcontrôleur (MCU) supplémentaires, une interface JTAG et une entrée/sortie série pour mettre en cascade d'autres pilotes LED.
Le composant STP16CPC26 est un pilote monolithique basse tension de 16 bits à courant continu pour LED, doté d'une interface série d'entrée/sortie. Grâce à une interface IP SPI, les deux pilotes LED sont connectés en guirlande et contrôlés par un microcontrôleur (MCU) STM32F042K6T6. En implémentant une classe de périphérique USB VCP, le microcontrôleur (MCU) fonctionne comme un générateur de trames pour les bannières et comme un pont avec l'application logicielle PC.
Caractéristiques
- Contrôlé par deux pilotes LED STP16CPC26
- Deux modes d'alimentation électrique sélectionnés
- USB
- Alimentation 5 V externe
- Taux de rafraîchissement de l'écran > 100 Hz
- Luminosité des pixels à 32 niveaux
- Luminosité de l'écran réglée par potentiomètre
- Vitesse de défilement des effets réglée par potentiomètre
- Interface utilisateur graphique (GUI) logiciel PC pour conception de bannière
- Conformité WEEE et RoHS
Équipement nécessaire
- STEVAL-LLL013V1 avec le STSW-LLL013FW installé
- PC/ordinateur portable avec Windows 10
- Logiciel PC STSW-LLL013GUI
- Câble USB avec un mini connecteur USB Type-B

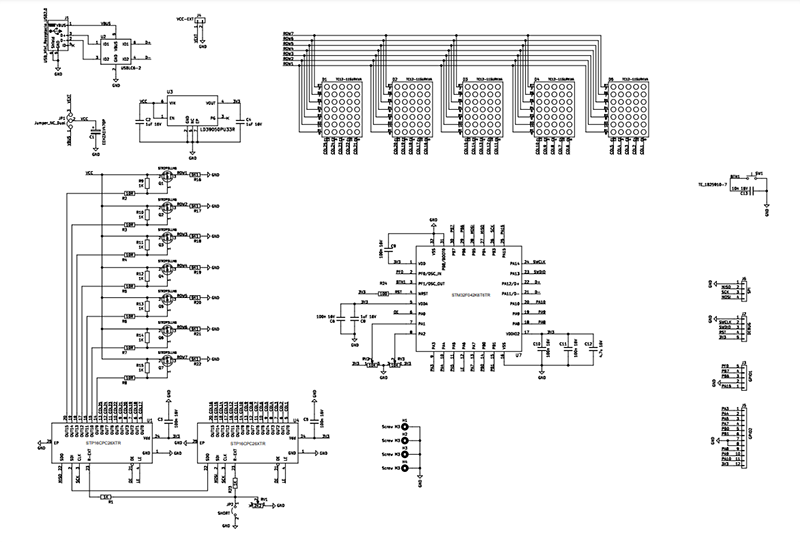

Schéma
