STMicroelectronics Quadruple commutateur SPDT STG5592

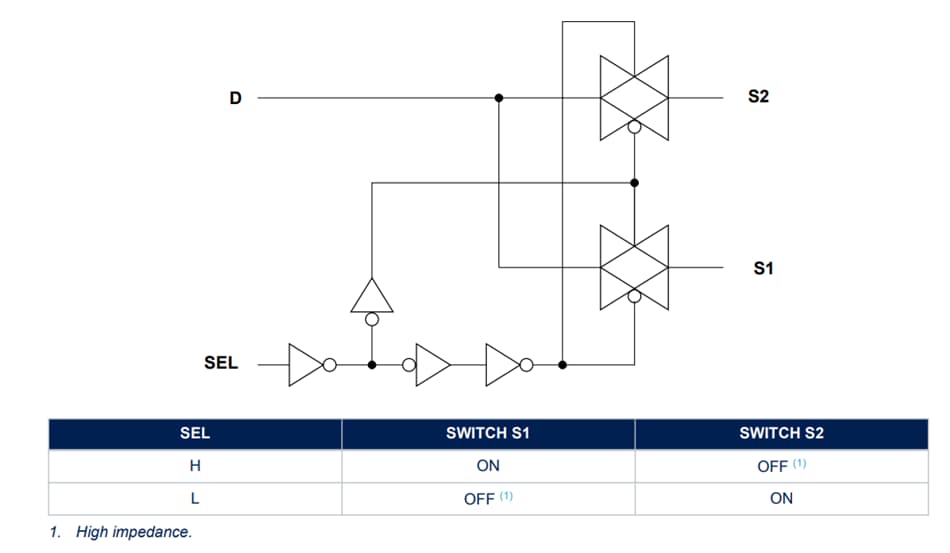

Le commutateur SPDT quadruple STG5592 de STMicroelectronics est un commutateur analogique quadruple SPDT (Single Pole Dual Throw, unipolaire bidirectionnel) basse tension CMOS haute vitesse ou un commutateur multiplexeur/démultiplexeur 2:1 conçu avec la technologie CMOS à grille de silicium. Le dispositif a été développé pour fonctionner de 1,65 V à 5,5 V, ce qui est idéal pour les applications portables. Le circuit offre des entrées nSEL pour contrôler le commutateur. Le commutateur S1 est ON (connecté au port commun Dn) lorsque l'entrée nSEL est gardée en position haute et OFF (un état d'impédance élevée subsiste entre les deux ports) lorsque SEL est en position basse. Le commutateur S2 est ON (connecté au accès commun D) lorsque l'entrée nSEL est gardée en position basse et OFF (un état d'impédance élevée perdure entre les deux ports) lorsque nSEL est en position haute.
