STMicroelectronics IGBT HB2 STGWA75H65DFB2
L'IGBT HB2 STGWA75H65DFB2 de STMicroelectronics est une évolution de la structure d'arrêt de champ de grille en tranchée propriétaire avancée. La série HB2 optimise la conduction avec VCE(sat) haut de gamme à de faibles valeurs de courant et une énergie de commutation réduite. L'IGBT STGWA75H65DFB2 HB2 dispose d'un faible VCE(sat) de 1,55 V (std) à un IC de 75 A.
L'IGBT STGWA75H65DFB2 HB2 de ST comprend une diode à récupération progressive très rapide co-emballée en boîtier antiparallèle. Cela permet au STGWA75H65DFB2 d'être spécialement conçu pour maximiser le rendement pour un large éventail d'applications rapides.
Caractéristiques
- TJ = Température de jonction maximale 175 °C
- Faible VCE(sat) = 1,55 V (std) à IC = 75 A
- Diode co-emballée à récupération progressive et très rapide
- Courant d'extrémité minimisé
- Distribution étroite des paramètres
- Faible résistance thermique
- Coefficient de température positif VCE(sat)
Applications
- Soudage
- Correction du facteur de puissance
- ASI
- Onduleurs solaires
- Chargeurs

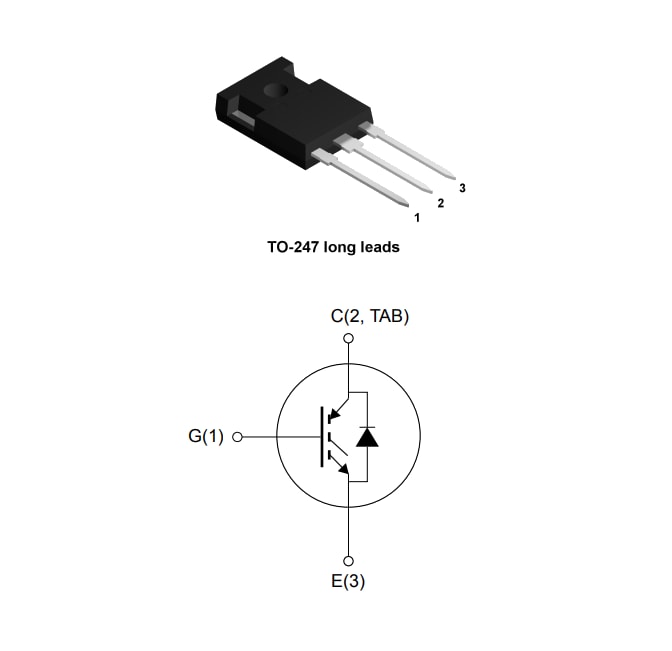

Application standard
Complétez votre conception
