STMicroelectronics Amplificateurs bidirectionnels côté bas/haut TSC199
Les amplificateurs bidirectionnels côté bas/haut TSC199 de STMicroelectronics sont conçus pour détecter le courant via une résistance shunt sur une large gamme de tensions en mode commun de -0,3 V à +26 V. Le TSC199 est fourni en trois versions différentes, chacune avec un gain différent : 50 V/V, 100 V/V et 200 V/V.
Les amplificateurs TSC199 de STMicroelectronics ont été développés avec une architecture spécifique à dérive du zéro, qui peut fonctionner avec une haute précision. Le dispositif peut détecter des chutes de tension très faibles, aussi faibles que 10 mV à pleine échelle, ce qui réduit l'erreur de mesure. Le TSC199 peut être utilisé dans diverses opérations telles que la mesure de courant de précision, la protection contre les surintensités, la surveillance du courant et les boucles de rétroaction.
Le TSC199 fonctionne entièrement sur la plage de tension d'alimentation étendue de 2,7 V à 26 V et sur la plage de température industrielle de -40 °C à 125 °C.
Caractéristiques
- Large tension de mode commun de -0,3 V à 26 V
- Tension résiduelle de ±150 µV max.
- Erreur de gain de 1,5 % max.
- Dérive du décalage de 0,5 µV/°C max.
- 100 µA max. Courant de repos
- Différents gains disponibles
- TSC199A1 50 V/V
- TSC199A2 100V/V
- TSC199A3 200V/V
- SC70-6 et QFN10L (1,8 mm x 1,4 mm)
Applications
- Ordinateurs portables
- Équipement de télécommunications
- Applications industrielles
- Gestion de l'alimentation
- Chargeurs de batteries

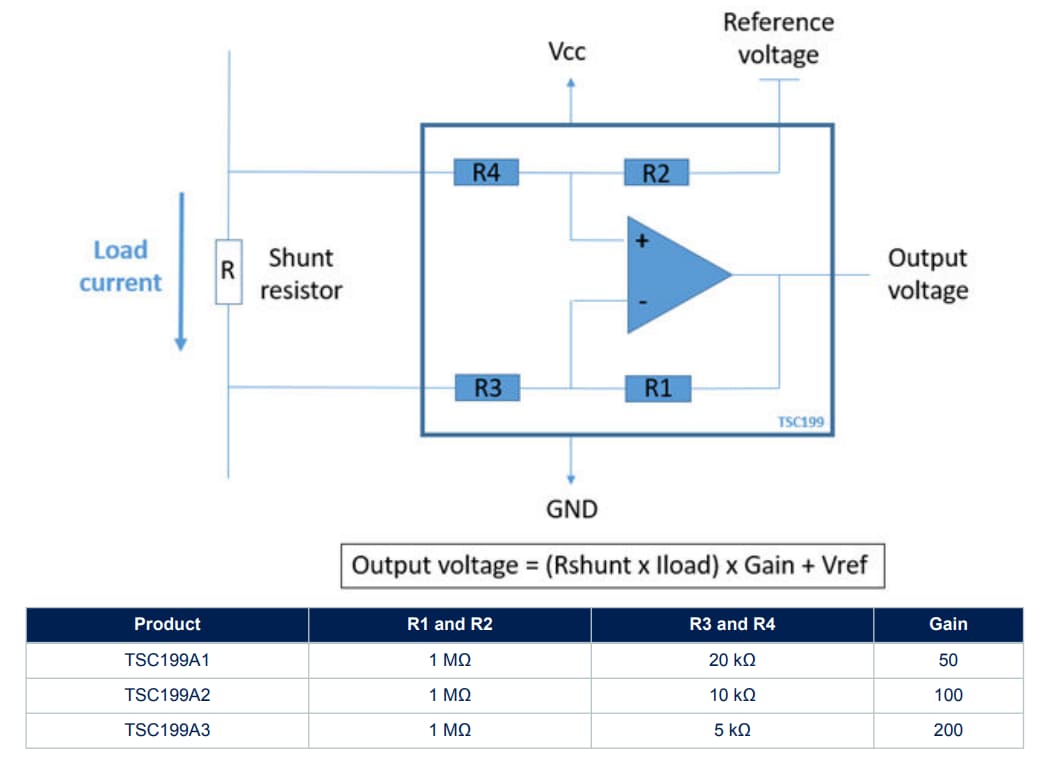

Schéma fonctionnel
