STMicroelectronics Double amplificateur opérationnel TSX582
L’amplificateur opérationnel double TSX582 de STMicroelectronics offre une haute tension et une grande capacité de courant, avec des protections internes contre la surchauffe et la surcharge de courant. L’amplificateur opérationnel double à gain unitaire stable offre une immunité améliorée aux perturbations DES et RF.
L’ampère TSX582 STMicroelectronics produit généralement jusqu’à 200 mA par canal pour piloter des charges inductives à faible résistance telles que des résolveurs d’angle, des câbles de sortie de ligne et des actionneurs piézoélectriques. Les deux amplificateurs de sortie à courant élevé du TSX582 peuvent alimenter des charges directement en mode pont ou connectées en parallèle, ce qui double le courant de sortie du dissipateur/source.
Le TSX582 est logé dans un boîtier PowerSO-8 avec une pastille apparente et est qualifié pour les applications automobiles dans une plage de température de -40 °C à +125 °C.
Caractéristiques
- Tension d’alimentation de 5 V à 16 V
- Courant de sortie élevé de 200 mA
- Sortie rail à rail, entrée rail basse
- Produit gain-largeur de bande de 3 MHz
- Vitesse de balayage élevée de 2 V/μs
- Limiteur de courant de sortie et arrêt thermique interne
- Immunité aux interférences RF améliorée
- 4 kV HBM haute tolérance aux DES
- Plage de température étendue de -40 °C à +125 °C
- Classe automobile
- Faible bruit de 45 nV/√Hz à 1 kHz
- ICC (std) = 2,3 mA
- Stable gain unitaire
- Décalage faible 2,4 mV max. (25 °C)/3 mV max. (plage de température complète)
- Faible courant de polarisation d’entrée
Applications
- Pilote de servocommande
- Pilote de vanne
- Alimentation CC, source CA
- Instrumentation portable
- Pilotes de lignes
- Commande de moteurs
- Résolveur d'angle
- Pilote de LED
- Contrôle de processus industriel

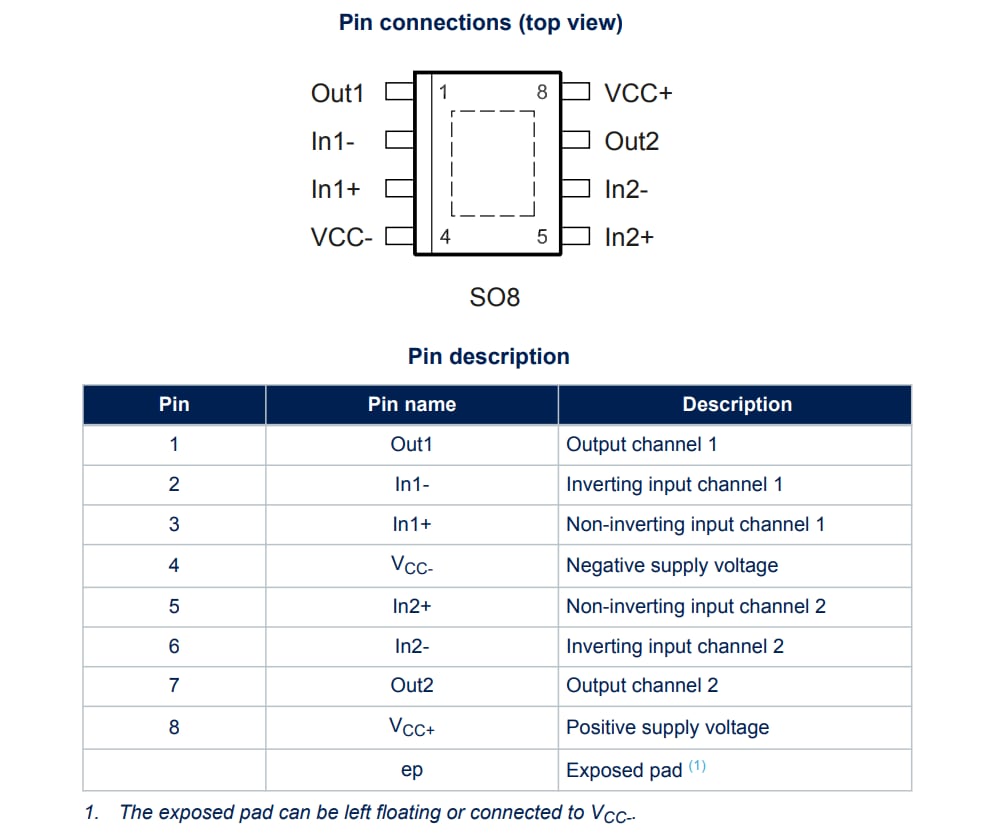

Configuration PIN

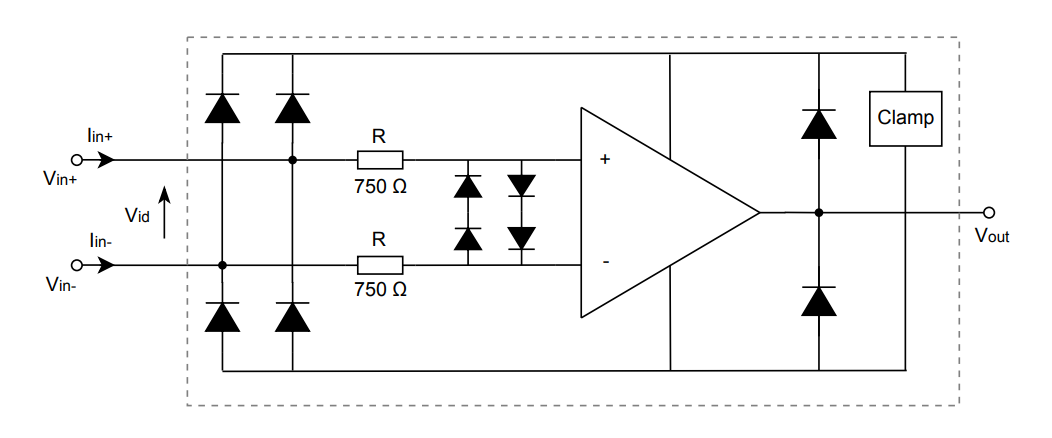

Circuit de protection DES interne et de protection d’entrée équivalent
