STMicroelectronics Amplis op à dérive du zéro à haute précision/largeur de bande TSZ901
Les amplificateurs opérationnels (amplis op) à dérive nulle à haute précision/largeur de bande TSZ90 de STMicroelectronics sont conçus pour des applications de précision nécessitant une stabilité à long terme et peu de bruit. Avec sa différence de tension d'entrée ultra-faible de seulement 3 µV (maximum) et sa dérive quasi nulle en fonction de la température et du temps, le TSZ901 garantit des performances constantes dans des environnements exigeants. Le amplis op offre une largeur de bande élevée de 10 MHz et un courant de polarisation d'entrée faible de 200 pA, ce qui rend les dispositifs idéaux pour le conditionnement de signal du capteur, l'instrumentation médicale et les systèmes de contrôle industriels. Fonctionnant avec une tension d'alimentation unique descendant à 1,8 V, le TSZ901 est parfaitement adapté aux conceptions à faible puissance, tandis que l'architecture d'entrée et de sortie rail à rail maximise la portée dynamique. Grâce à une protection DES robuste et à une empreinte compacte, les amplis op TSZ901 offrent précision et fiabilité dans des applications à espace restreint.
Caractéristiques
- Précision et stabilité ultra-élevées
- Tension résiduelle maximale de 5 μV à +25 °C
- Tension résiduelle de 8μV sur toute la plage de température (-40 °C à +125 °C)
- Entrée/sortie rail à rail
- Plage de tension d'alimentation de 2,5 V à 5,5 V
- Faible consommation d'énergie de 1,5 mA à 5 V
- Produit gain-largeur de bande de 10 MHz
- Qualification automobile AEC-Q100
- Plage de température étendue de -40 °C à +125 °C
- Précision plus élevée sans étalonnage
- La précision n'est pratiquement pas affectée par les changements de température
- Conforme à la directive RoHS
Applications
- Conditionnement de signal de haute précision
- Mesure de courant automobile et conditionnement de signal du capteur
Caractéristiques techniques
- Tension d'alimentation maximale de 6 V
- Courant d'entrée maximal de ±10 mA
- Différence de tension d'entrée maximale de ±8 µV
- Dérive de la différence de tension d'entrée maximale de ±30 nV/°C en fonction de la température
- Plage de courant de polarisation/décalage d'entrée standard de 200 pA à 300 pA
- Gain en boucle ouverte standard de 135 dB
- Rapport de rejet de mode commun standard de 122 dB
- Rapport de rejet de tension d'alimentation standard de 140 dB
- Chute de tension de sortie maximale niveau haut/bas de 50 mV à 70 mV
- Courant de source/dissipateur standard de 50 mA
- Courant maximal d'alimentation (par ampli op) de 2,0 mA
- Vitesse de balayage standard de 6 V/µs
- Marge de gain standard de 50 °
- Densité de bruit de tension d'entrée typique de 9 nV/√Hz
- Tension de bruit d'entrée standard de 0,2 µVpp
- Temps de récupération standard de surcharge de 2 µs
- Temps de stabilisation standard de 1 µs
- Plage de taux de rejet des EMI standard de 84 dB à 91 dB
- Température de jonction maximale de +150 °C
- Résistance thermique maximale de 250 °C/W
- Valeurs DES maximales
- 4 kV modèle de corps humain (HBM), qualité automobile et industrielle
- Modèle de dispositif chargé 1 kV

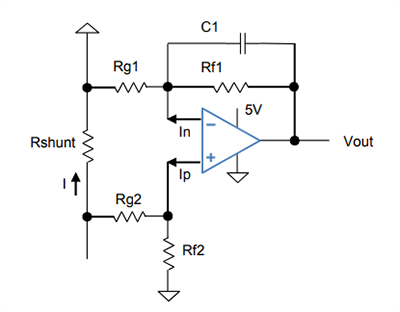

Schéma de détection de courant côté bas
