STMicroelectronics Cartes d’extension de sortie numérique X-NUCLEO-DO4xA1
Les cartes d’extension de sortie numérique X-NUCLEO-DO4xA1 de STMicroelectronics sont conçues pour le STM32 Nucleo. Les cartes d’extension X-NUCLEO-DO4xA1 de STMicroelectronics offrent un environnement puissant et flexible pour évaluer les capacités de pilotage/diagnostic du relais semi-conducteur intelligent quadruple haute puissance IPS4140HQ dans un module de sortie numérique connecté à des charges industrielles ≤0,6 A. Les cartes d’extension X-NUCLEO-DO4xA1 offrent deux côtés d’application (un côté logique et un côté processus) séparés électriquement par l’isolation galvaniqueRMS 2,8 kV présenté par les isolateurs numériques STISO621. Le côté logique est le côté application où le microcontrôleur (MCU) fonctionne, et il est alimenté par le rail VISO_L (3,3 V ou 5,0 V, selon le réglage de SW1). Les connecteurs Arduino UNO R3 intégrés permettent la connexion à une carte de développement NUCLEO-F401RE ou NUCLEO-G431RB. Le cartes peut également évaluer un système composé d’une carte d’extension X-NUCLEO-DO40A1 empilée sur d’autres cartes compatible d’extension avec des affectations de signal logique.
Caractéristiques
- Basé sur le commutateur quadruple côté haut IPS4140HQ ou IPS4140HQ-1 (selon le modèle)
- Plage de tension d’exploitation de 10,5 V à 36 V
- Options de courant de fonctionnement ≤0,6 A ou ≤1 A par canal (selon le modèle)
- E/S compatible 3,3 V et 5 V
- Faible puissance de dissipation [courant de veille de 250 μA, RON(TYP)de 80 mΩ]
- Peut piloter des charges résistives, capacitif et inductives (avec démagnétisation rapide)
- Arrêt sous-tension avec hystérésis
- PINS de diagnostic de défaut thermique en drain ouvert par canal
- Protections contre les surcharges par canal, court-circuit et jonction thermique
- Protection du boîtier thermique
- Non réactivation simultanée des canaux lors de la réinitialisation du boîtier thermique
- Protection contre la perte de GNDCC et VCC
- Conçu pour répondre aux normes IEC61131-2, IEC 61000-4-2 (jusqu’à ±25 kV), IEC61000-4-4 et IEC61000-4-5
- Boîtier QFN48L de 8 mm x 6 mm
- Conçu pour être utilisé avec les cartes de développement NUCLEO-F401RE ou NUCLEOG431RB et STM32 Nucleo
- Plage de fonctionnement côté processus de 11 V ou 36 V
- Protection côté processus contre la polarité inverse (J1 ouverte) par STPS1H100A
- Protection pulse en cas de surtension du rail d’alimentation (J2 fermé) par SMC30J30CA
- LDO haute efficacité 24 V à 3,3 V intégré (LDO40LPU33)
- LED vertes pour l’état d’activation/désactivation des sorties (J4 fermée 1-2, 3-4, 5-6, 7-8)
- LED rouges pour la visualisation des défauts thermiques (D7, D8, D9, D10)
- Isolation galvanique entre les côtés logique et processus par les isolateurs numériques STISO621
- Tension d’exploitation côté logique de 3,3 V (SW1 fermé 1-2) ou 5 V (SW1 fermé 2-3)
- Côté logique équipé de connecteurs Arduino UNO R3
- Signaux numériques pilotant les canaux de sortie [par défaut = CN5(1,2), CN9(7,8)]
- Signaux numériques pour le diagnostic thermique [par défaut = CN5(9,10) et CN8(5, 6)]
- Reconfigurabilité numérique des signaux facile par SW2, SW3, SW4, and SW5
- Compatible avec les cartes de développement Nucleo STM32
- Conformité à la Directive RoHS et à la Directive RoHS chinoise
- Certifié CE
Applications
- Automatisation industrielle
- Automatisation d'usines et de bâtiments
- Domotique
- IoT (Internet des objets)
- Gestion de l'énergie
- Systèmes automobile et de transport
- Équipement de test et de mesure

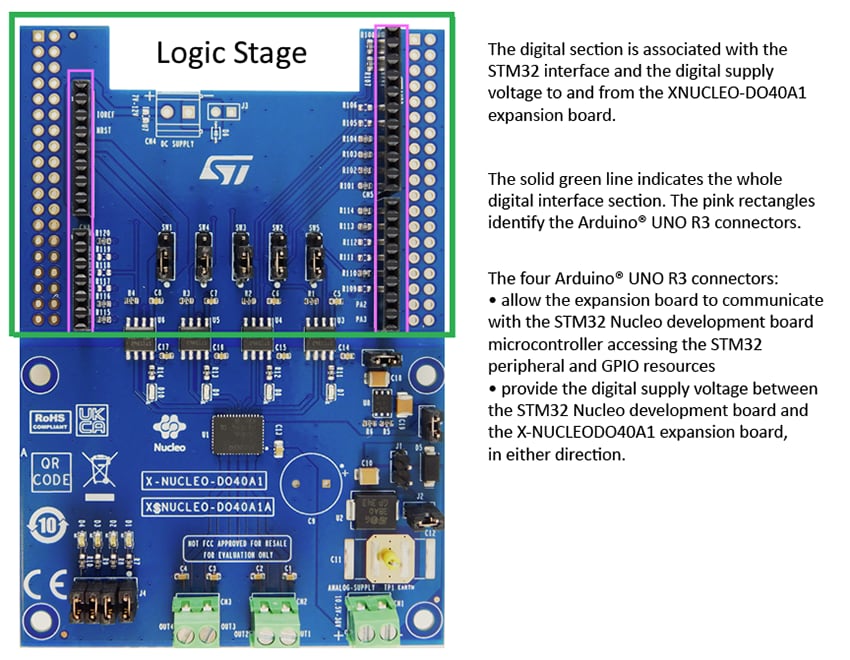

Section numérique
Section alimentation
Ressources
- Fiche technique - X-NUCLEODO40A1 Carte d’extension de sortie numérique industrielle basée sur IPS4140HQ-1 pour STM32 Nucleo
- Pour démarrer avec la carte d’extension de sortie numérique industrielle X-NUCLEO-DO40A1 pour STM32 Nucleo
- Fiche technique - X-NUCLEODO41A1 Carte d’extension de sortie numérique industrielle basé sur IPS4140HQ-1 pour STM32 Nucleo
Sur la carte
STMicroelectronics Relais statiques quadruples côté haut IPS4140HQ
Ces dispositifs sont des pilotes monolithiques à 4 canaux avec un très faible RDS(on) et des diagnostics par canal.
STMicroelectronics Diodes de suppression de tension transitoire SMC30J
Protège les équipements sensibles contre les décharges électrostatiques et les surtensions inférieures à 3 000 W 10/1 000 μs.
STMicroelectronics LDO40L Low-Dropout Regulators
400mA, 38V LDO with a low 45µA quiescent current, ideal for automotive applications.
STMicroelectronics Isolateurs numériques à double canal STISO621
Débits de données jusqu'à 100 Mbps et basés sur la technologie d'isolement galvanique à oxyde épais de ST.
Outils de développement
STMicroelectronics NUCLEO-F401RE Nucleo Development Board
Development board designed for the evaluation of STM32F401RET6 ARM Microcontrollers.
STMicroelectronics Carte Nucleo-64 STM32G4 NUCLEO-G431RB
Un moyen flexible et abordable pour les utilisateurs d'essayer de nouveaux concepts et de construire des prototypes avec les microcontrôleurs STM32G4.
