Pilotes de moteur CC à pont H L9958 STMicroelectronics
Les pilotes de moteur CC à pont H L9958 STMicroelectronics sont des appareils contrôlés par SPI, conçus pour contrôler des moteurs CC et pas à pas dans des applications de sécurité et en conditions d'environnements extrêmes. Les pilotes de moteur CC à pont H L9958 STMicroelectronics sont protégés contre la surchauffe et les courts-circuits. Ils disposent aussi d'un verrouillage en sous-tension pour toutes les alimentations VS et VDD et pour la surtension sur VDD. Tous les dysfonctionnements entraînent le passage en tristate des étages en sortie. Le L9958 dispose d'un seuil de crête programmable de régulation en courant par SPI jusqu'à 8,6 A standard. La tension d'alimentation de fonctionnement par batterie de ces commandes de moteur STMicroelectronics est de 4,0 V à 28 V tandis que la tension d'alimentation VDD en fonctionnement est de 4,5 V à 5,5 V. Ces pilotes à pont en H sont disponibles en trois boîtiers de puissance : PowerSO-20, PowerSO-16 et PowerSSO-24.

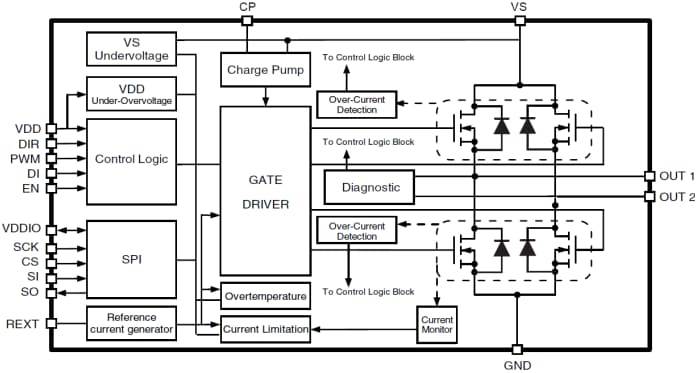

Caractéristiques
Seuil de crête programmable de régulation en courant par SPI jusqu'à 8,6 A std.
Tension d'alimentation de fonctionnement par batterie entre 4,0 V à 28 V
Tension d'alimentation VDD en fonctionnement : de 4,5 V à 5,5 V
Toutes les broches supportent 19 V, Vs et les broches de sortie supportent 40 V
Trajet complet RON de 100 mO (àTJ=-40 °C) à 300 mO (à TJ=150 °C)
Entrées logiques compatibles TTL/CMOS
Fréquence de fonctionnement jusqu'à 20 kHz
Interface SPI 16 bits pour configuration/dignostic, capacité en guirlande
Protection contre les courts-circuits et la surchauffe
Fonction désactivation en sous-tension VS
Protection surtension et sous-tension VDD
Détection de surtension VDD
Détection de charge ouverte en marche (ON)
Diagnotic complet à l'arrêt (OFF)
Activation et désactivation d'entréeFaible courant d'attente (<>
Contrôle de la dérive en courant et tension pour faible EMI, programmable via SPI
Disponibles en trois boîtiers de puissance : PowerSO-20 (L9958), PowerSO-16 (L9958SB) et PowerSSO-24 (L9958XP)
Applications
Moteurs pas-à-pas et CC dans des applications de sécurité critiques et en environnement extrême
