TDK Bobines d’arrêt en courant fort SurfIND haute intensité B82725S2xA0
Les bobines d’arrêt en courant fort SurfIND CMS B82725S2xA0 de TDK sont des dispositifs doubles à noyau annulaire compensées en courant. Ces bobines d’arrêt peuvent filtrer le bruit en mode commun sur une plage de courant de 24 A à 36 A à +70 °C. Les caractéristiques supplémentaires incluent une inductance parasite allant jusqu’à 1 %, une inductance nominale de 120 μH à 820 μH et une résistance de 0,78 mΩ à 2,21 mΩ. L’inductance nominale diminue de moins de 10 % avec une polarisation magnétique en CC à 20 °C. Les bobines d’arrêt SurfIND sont utilisées pour supprimer les interférences en mode commun, dans les assemblages de circuits imprimés destinés à un soudage par refusion uniquement, ainsi que dans les systèmes de conversion de puissance à découpage. Les bobines SurfIND CMS B82725S2xA0 à fort courant de TDK sont idéales pour les applications avec des tensions allant jusqu’à 250 VCA. La série est conforme à la norme IEC/EN 60938-2 et présente une empreinte compacte de 40 mm x 38 mm.
Caractéristiques
- Profil mince avec une hauteur définie
- Courants nominaux élevés à températures ambiantes élevées
- Conformité à la norme CEI/EN 60938-2
- Bornes CMS automatisées adaptées à la soudure par refusion
- Empreinte compacte de 40 mm x 38 mm
- Hauteur de 20,7 mm pour les types A et de 22,3 mm pour les types B
- Les fils SMD automatisés facilitent la soudure par refusion sur les circuits imprimés.
- Noyau en ferrite avec revêtement époxydique et plaque de base en plastique (UL 94V-0)
- Inductance parasite d’environ 0,6 % à 1 % pour la suppression du bruit en mode différentiel
Applications
- Suppression des interférences en mode commun
- Conversion de puissance en mode commutation
- Assemblies d’ensembles de PCB pour un processus de soudure uniquement par refusion

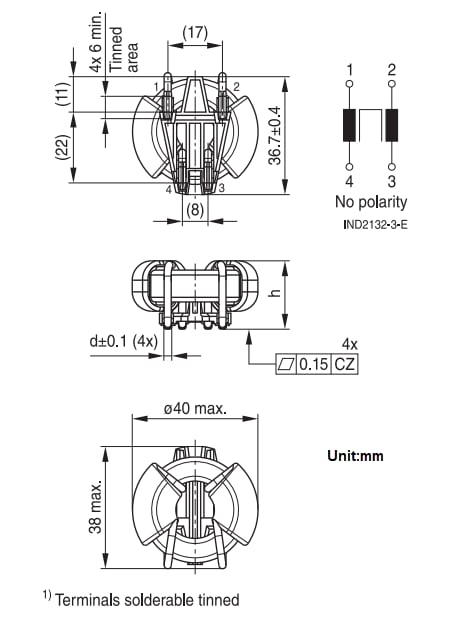

Dimensions
