EPCOS / TDK Bobines à noyau en anneau en courant élevé

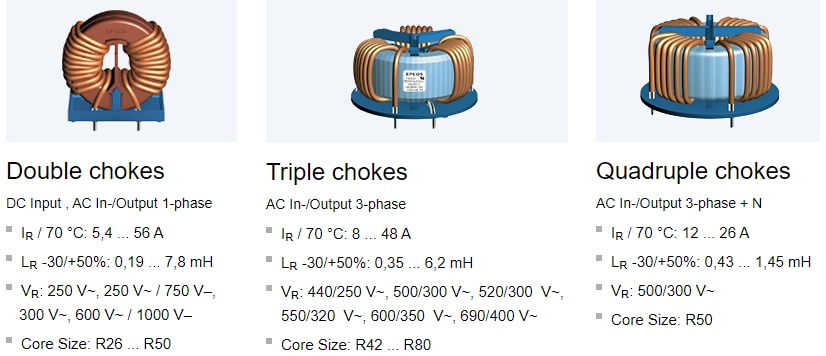

Les équipements électriques et électroniques génèrent des interférences de mode commun. Afin de satisfaire aux exigences de sécurité dans les limites du courant de fuite, des bobines d'arrêt à haute inductance effective asymétrique doivent être utilisées. Les bobines d'arrêt en mode commun d'EPCOS avec une topologie à noyau fermé sont particulièrement adaptées à cet usage.Gamme de produits
Caractéristiques
- Conception sans colle pour la plupart des pièces
- Tensions jusqu'à 1000 V
- Système d'isolation de classe 155 (F) conforme à la norme UL 1446 (pour la plupart des pièces)
- Conception ouverte pour des performances thermiques et un refroidissement améliorés
- B8272*V2*U* adapté aux appareils électroménagers conformément aux normes EN 60335-2-x
Applications
- Grand public
- Réfrigérateurs (compresseur)
- Climatiseurs (compresseur et moteur de ventilateur)
- Lave-vaisselle (pompe à eau)
- Aspirateurs (entraînement moteur)
- Industrie
- Ventilateurs de refroidissement et compresseurs
- Pompes de circulation pour systèmes de refroidissement et de chauffage
- Entraînements à moteur générales telles que tapis roulants, ascenseurs et portes coulissantes
Schéma d'application
Bobines d'arrêt doubles
B8272*E6 - 600 VCA / 1000 VCC, 0,42 mH à 3,3 mH, 20 A à 50 A, + 70 °C - Fiche technique
B8272*V2*U* - 250 VCA, 1 mH à 6,25 mH, 10 A à 17 A, + 70 °C - Fiche technique
B82726S2163 - 250 VCA, 1,4 mH, 2,2 mH, 16 A, + 60 °C - Fiche technique
B82726S2183 - 250 VCA, 1,3 mH, 18 A, + 50 °C - Fiche technique
B82726S22*3 - 250 VCA, 0,75 mH, 1,6 mH, 20 A, 24 A, + 60 °C - Fiche technique
B82725S2* - 250 VCA, 1,4 mH à 7,8 mH, 6 A à 13 A, + 60 °C, +70 °C - Fiche technique
B82726S3223A340 - 300 VCA / 550 VCC, 1,7 mH, 25 A, + 70 °C - Fiche technique
B82726S3543 - 300 VCA / 700 VCC, 0,19 mH, 54 A, + 75 °C - Fiche technique
B82726S61*3 - 250 VCA / 750 VCC, 2,2 mH, 3,3 mH, 10 A, 12 A, + 85 °C - Fiche technique
Bobines d'arrêt triples
B82747E6 - 600 VCA / 350 VCA, 0,57 mH à 2,2 mH, 16 A à 35 A, + 70 °C - Fiche technique
B82747S6313 - 440 VCA / 250 VCA, 0,95 mH, 31 A, + 70 °C - Fiche technique
B82745S6123 - 440 VCA / 250 VCA, 0,35 mH, 12 A, + 85 °C - Fiche technique
B82747S4 - 500 VCA / 300 VCA, 0,82 mH, 0,85 mH, 30 A, 35 A, + 70 °C - Fiche technique
B82746S - 550 VCA / 320 VCA, 3,2 mH, 6,2 mH, 8 A, 13 A, + 70 °C - Fiche technique
B82746S4 - 500 VCA / 300 VCA, 0,75, 1,15 mH, 20 A, + 70 °C - Fiche technique
B82747S4183 - 440 VCA / 250 VCA, 1,8 mH, 18 A, + 70 °C - Fiche technique
B82748S6623 - 690 VCA / 400 VCA, 1,1 mH, 62 A, + 40 °C - Fiche technique
B82746S4103A02* - 500 VCA / 300 VCA, 520 VCA / 300 VCA, 1,7 mH, 2 mH, 10 A, + 70 °C - Fiche technique
B82747S4203A - 520 VCA / 300 VCA, 1,3 mH, 20 A, + 60 °C - Fiche technique
B82747S4423 - 440 VCA / 250 VCA, 1,5 mH, 42 A, + 50 °C - Fiche technique
Bobines d'arrêt quadruple
B82767S4 - 500 VCA / 300 VCA, 0,43 mH à 1,45 mH, 12 A à 26 A, + 70 °C - Fiche technique
Flux d'induction magnétique
FAQ
En quoi les bobines d'arrêt des courants de mode commun sont-elles nécessaires ?
Les bobines d'arrêt en mode commun sont utilisées dans les circuits de filtrage EMI pour aider à atteindre la compatibilité électromagnétique (CEM). Les bobines d'arrêt y parviennent en supprimant le bruit conduit, qui est courant dans tous les types de transmission de puissance et de lignes électriques.
Il n'y a souvent pas de marquage pour indiquer le sens d'enroulement (polarité) sur les bobines d'arrêt en mode commun. Le fonctionnement est-il impacté si l'enroulement des bobines d'arrêt n'est pas aligné au montage ?
Le sens de montage n'a pas d'impact sur les caractéristiques de fonctionnement des bobines d'arrêt en mode commun.
Les bobines d'arrêt en mode commun créent-elles de la chaleur ?
Ces bobines produisent une quantité de chaleur proportionnelle à la puissance. La quantité de puissance circulant est calculée à l'aide de l'équation standard I2 x R, où R est la résistance CC de la bobines d'arrêt en mode commun pour un courant CC, ou la valeur RMS d'un courant CA. Les bobines d'arrêt EMI sont conçues pour supprimer le bruit à haute fréquence, et il n'y a pas de perte significative introduite par ce bruit dans le noyau ou les enroulements qui pourraient contribuer à la chaleur générée.
Une bobine d'arrêt en mode commun peut-elle supporter plus que son courant nominal, si elle est appliquée pendant une courte période de temps ?
Bien que cela dépende de l'amplitude du courant et de la durée pendant laquelle le courant est appliqué, les produits d'EPCOS / TDK ne sont pas couverts par la garantie lorsqu'ils sont utilisés avec un courant supérieur au courant nominal à une température ambiante spécifique.
Quelle est la différence entre le mode différentiel et le mode commun ?
Le mode différentiel (normal) fait référence aux signaux ou au bruit circulant dans des directions opposées dans une paire de lignes. Le mode commun fait référence aux signaux ou au bruit qui circule(nt) dans le même sens sur toutes les lignes. Le graphique (ci-dessous) d'une bobine d'arrêt représente deux fils de cuivre enroulés sur un noyau de ferrite en anneau. Dans cette structure, deux schémas peuvent exister : un avec des courants circulant dans le même sens (mode commun), et un autre avec des courants circulant dans des sens opposés (mode différentiel).
Mode commun VS différentiel
