EPCOS / TDK Contacteurs haute tension HVC27

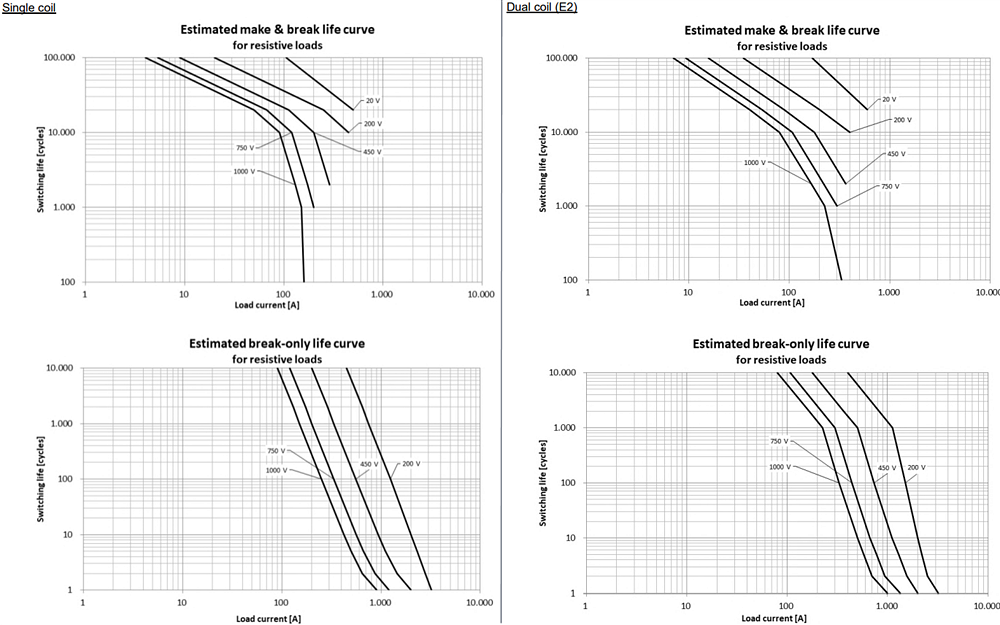

Les contacteurs haute tension HVC27 TDK éteignent en toute sécurité et de manière fiable les courants CC continus de 300 A à 500 A et les tensions CC de fonctionnement jusqu’à 1000 V dans les batteries lithium-ion en boîtier ≤20 ms. Cette réussite est due à la chambre à arc en céramique remplie de gaz. Ces contacteurs à courant fort sont disponibles avec une ou deux bobines et des tensions de fonctionnement de 12 V ou 24 V. La version à une seule bobine nécessite 6 W en fonctionnement continu et la version à double bobine uniquement 4 W. La durée de vie pour l’ouverture résistive (450V/300A) comprend 1500 opérations pour la variante à une seule bobine et 2000 opérations pour les dispositifs à double bobine. À 750 V/300 A, ces valeurs sont respectivement de 150 et 1 000 cycles d'ouverture. Un capteur à effet Hall optionnel pour le contact auxiliaire est utilisé pour détecter l'état de commutation des contacts principaux.

La série HVC27 est certifiée UL et proposée en trois versions mécaniques : verticale (C1) avec des dimensions de 95 mm x 44 mm x 90 mm (L x l x H), horizontale (C5) avec des dimensions de 90 mm x 90 mm x 46 mm et un type de remplacement (NIL) pour les HVC25 (HVC200, 300 et 500). La construction hermétiquement étanche optimisée offre une fiabilité dans les environnements difficiles.

Les contacteurs haute tension HVC27 TDK sont adaptés à une utilisation dans un large éventail d’applications, notamment les stations de chargement rapide CC, les systèmes de stockage d’énergie (ESS) et les systèmes d’alimentation sans interruption (ASI).

Caractéristiques

Conception bipolaire (adaptée à la charge et à la décharge)
Tensions de commutation jusqu’à 1 000 V et courants CC continus jusqu’à 500 A
Chambre à arc en céramique remplie de gaz pour une coupure rapide des courants élevés

Bobine simple ou double
Terminaison de bobine avec varistance ou diode
Contact auxiliaire basé sur effet Hall (facultatif)
Plage de température de fonctionnement de -40 °C à +85 °C
Conforme à la directive RoHS

Applications

Commutation de courants CC élevés des batteries lithium-ion dans les véhicules électriques
Stations de recharge CC pour véhicules électriques
Batteries lithium-ion dans les systèmes ESS et ASI
