Composants TE Connectivity PolyZen

Composants TE Connectivity PolyZen

Les composants TE Connectivity PolyZen sont des micro-assemblages en polymère de diodes Zener à précision accrue qui aident à protéger les conceptions électroniques sensibles aux dommages causés par des pics de tension inductive, les tensions transitoires, l'utilisation d'alimentations inadaptées et les inversions de polarisation. Le composant PolyZen de TE Connectivity, composé d'une diode Zener et d'une couche résistive non linéaire en polymère à coefficient de température positif (PPTC), est un composant plus compact et plus orienté grand public qui offre un profil mince pour le placement d'un seul composant et les applications en espace restreint.  Ces composants offrent une protection réarmable contre les dommages causés par les défauts multi-watts et nécessitent une dissipation de puissance de seulement 0,7 W.Lorsque surviennent des conditions de haute puissance soutenue, l'élément PPTC « voyage » afin de limiter le courant et génère une chute de tension, constituant ainsi un mécanisme de protection qui augmente la capacité de traitement de puissance de la diode Zener.
Caractéristiques
  • Conforme à la directive RoHS
  • Suppression de la surtension transitoire
  • Contient des courants jusqu'à 2,3 A
  • Déclenchement de surtension retardé :
  • Déclenchement de polarisation inverse retardé
  • Traitement de puissance de l’ordre de 30 W
  • Construction de dispositif intégrée
Avantages
  • Aide à protéger les équipements électroniques en aval des surtensions et de verrouillage inverses
  • Démarre un processus pour arrêter la surtension et inverser les sources de verrouillage
  • Nature analogique de ce processus minimisant les pics d'induction en amont
  • Permet de réduire le coût de la conception avec un placement de composant unique et des besoins de refroidissement minimaux
Applications
  • Lecteurs de médias portables
  • GPS (Global Positioning System)
  • Bus de disques durs 5 V et 12 V
  • Bus de disques durs SSD (Solid State Drives) à 5 V
  • Port de recharge de téléphone portable et alimentation USB
  • Alimentation d'entrée de périphériques automobiles
  • Port de protection d'alimentation CC
  • POS en dispositif portable industriel
Caractéristiques générales des appareils PolyZen

Température de fonctionnement
-40 à +85 ºC

Température de stockage
-40 à +85 ºC

Résistance ESD
15 kV
Modèle du corps humain
Capacité de la diode
4 200 pF
Standard à 1 MHz, 1V RMS
Structure
Conforme à la directive RoHS

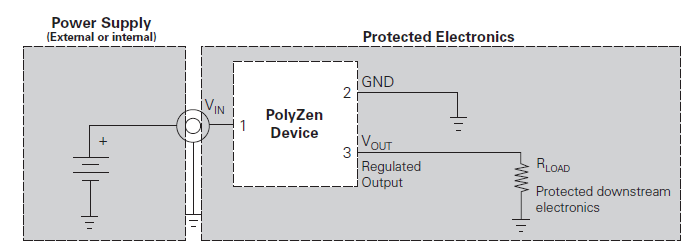

Schéma de principe d'application typique pour les systèmes PolyZen
