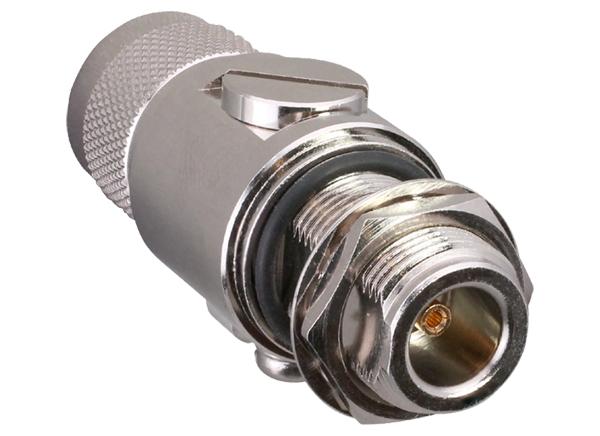

TE Connectivity / Linx Technologies Parafoudres de brassage étanches ARR-NF
Les parafoudres de brassage étanches ARR-NF de TE Connectivity / Linx Technologies offrent une protection contre la surcharge dans les circuits électroniques en détournant le courant excessif généré par les orages directement vers la terre. Les composants ARR-NF classés IP67 comprennent un joint en silicone, une rondelle 5/8", un écrou hexagonal 5/8"-24 et un support de montage en option. Ces composants fonctionnent de 0 Hz à 8 GHz (selon le modèle) et sont testés pour répondre aux exigences de résistance à la corrosion, aux vibrations et aux chocs mécaniques/thermiques. Les parafoudres ARR-NF sont idéaux pour les applications de réseau extérieur, ainsi que les LPWA à faible puissance, les réseaux cellulaires privés, la sécurité publique, l'IdO, les véhicules cellulaires vers l'infrastructure, l'IdO cellulaire, les applications cellulaires et la Wi-Fi 6E/6/5/4.
Caractéristiques
- Fonctionnement de 0 Hz à 8 GHz
- Type traversant CC à décharge gazeuse
- Connexions
- Fiche N (mâle), contact central en laiton plaqué or
- Prise N (femelle), contact central en laiton plaqué or
- Classe IP67
- Inclus
- Écrou hexagonal en laiton
- Épaisseur
- Joint en silicone
- Support de montage optionnel
- Conforme aux directives RoHS et REACH
Applications
- Réseaux extérieurs
- LPWA (réseau étendu à basse consommation)
- Helium™
- LoRaWan®
- Sigfox®
- Wi-Fi HaLow™
- Réseaux cellulaires privés [Citizens Broadband Radio Service (CBRS)]
- Sécurité publique
- IoT (Internet des objets)
- C-V2I (véhicule cellulaire vers l'infrastructure)
- IdO cellulaire
- LTE-M (Cat-M1)
- NB-IoT
- Technologie cellulaire
- 5 G
- 4G LTE
- 3G
- 2G
- Wi-Fi 6/5/4, 802.11b/g
Caractéristiques techniques
- Cellulaire bande basse/ISM/bande LPWA
- Gamme de fréquences de 400 MHz à 960 MHz
- Affaiblissement d'insertion maximale de 0,06 dB à 0,11 dB
- VSWR maximum de 1,0 à 1,1
- Cellulaire bande intermédiaire/gande GNSS
- Gamme de fréquences de 1,1 GHz à 5 GHz
- Affaiblissement d'insertion maximale de 0,14 dB à 0,27 dB
- VSWR maximum de 1,2 à 1,3
- Bande ISM
- Fréquence : 2,4 GHz
- Affaiblissement d'insertion maximale de 0,08 dB à 0,16 dB
- VSWR maximum de 1,0 à 1,1
- Bande Wi-Fi 6/5/4
- Gamme de fréquences de 2,4 GHz à 6 GHz
- Affaiblissement d'insertion maximale de 0,20 dB à 0,39 dB
- VSWR maximum de 1,2 à 1,3
- Impédance 50 Ω
- Gamme de fréquences de 0 Hz à 8 GHz
- Puissance d'entrée
- 90 W/CW à 30 MHz
- 9 W/CW à 3 GHz
- Courant de surtension de 10 kA (onde 8/20 µs)
- Tension d'allumage 230 V ou 300 V (±20 %)
- Résistance d'isolement ≥1 GΩ à 100 VCC
- Durée de vie de la lampe à décharge gazeuse (en service) 5 ans
- Plage de température de fonctionnement de -55 °C à +105 °C
- Type de fixation de couplage fileté 5/8"-24UNEF
- Interface MIL-STD-348A
- Moment de torsion recommandé de 0,85 N/m (7,5 ft/lbs)
- Durabilité minimum du connecteur : 500 cycles
Publié le: 2021-11-17
| Mis à jour le: 2023-07-24
