TE Connectivity Connecteurs femelles pour gradateurs ANSI C136.41
Les connecteurs femelles pour gradateurs selon la norme ANSI C136.41 et les contacts à lame de ressort de TE Connectivity fournissent une interconnexion électrique et mécanique entre une cellule photo-électrique et un luminaire. Ces connecteurs femelles pour gradateur conforme à la norme ANSI C136.41 fournissent un meilleur rendement énergétique tout en étendant les capacités de gradation. Les connecteurs femelle pour gradateur intègrent deux ou quatre contacts de gradation pour la prise en charge de modes de gradation de 0 à 10 VCC ou de l'interface DALI (Digital Addressable Lighting Interface), tout en fournissant une interconnexion de puissance fiable à l'aide de trois solides contacts de verrouillage. Les composants sont disponibles avec une isolation de fils de 105 ºC et 150 ºC nominal pour les luminaires à diverses classes de températures. Les fils pré-configurés permettent une intégration facile dans les appareils d'éclairage nouveaux ou existants. Cette conception rend ces connecteurs idéaux pour l'éclairage commercial extérieur, l'éclairage de services publics et l'éclairage des rues.
Caractéristiques
- Accepts ANSI standard dimmable photocells to provide a connection between the photocell and the luminaire
- Available with two or four dimming contacts to support one- or two-channel dimming protocols
- Robust twist-lock contacts for a reliable power interconnect
- Receptacle comes pre-terminated with wire leads for ease of integration into new or existing light fixtures
- Available with 105°C- and 150°C-rated wire insulation for varying temperature-rated luminaires
Applications
- Street and roadway lighting
- Photo controls
- Parking lot lighting
- Car dealerships
Caractéristiques techniques
- Mechanical
- Conforms to dimensional requirements of ANSI C136.41-2013
- Offered in a 5- and 7-position version
- 5 position: 3 power contacts + 2 dimming/signal contacts
- 7 position: 3 power contacts + 4 dimming/signal contacts
- Power contacts terminated to 14AWG stranded wire per UL1015 or UL3321
- Signal Contacts terminated to 18AWG stranded wire per UL1015 or UL3321
- Electrical
- Current rating: 15A max. (power contact), 0.10A max. (signal contact)
- 480VAC/DC 10VAC/DC voltage rating
- cUR recognized to UL 773

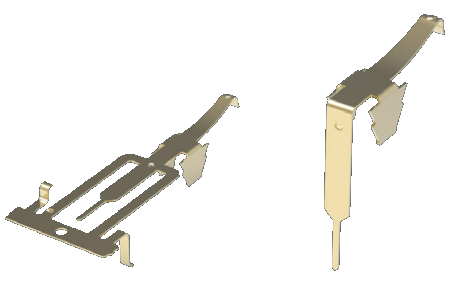

Spring Leaf Brush Contact
Accessories
TE Connectivity 22137 LED Photo Control Base & Covers
Power twist lock terminals, spring leaf signal terminals, foam gasket, IP66 rated
Publié le: 2014-05-15
| Mis à jour le: 2025-05-09
