TE Connectivity Supports DIP (Dual In-line Package)
Les supports DIP (Dual In-line Package) de TE Connectivity (TE) sont disponibles en deux configurations de contact pour s'adapter à toutes les applications : à quatre doigts et à double lame. Les supports assurent une connexion électrique et mécanique séparable entre le composant électronique et la carte de circuit imprimé (PCB), permettant un accouplement et un désaccouplement rapides. Les supports DIP sont disponibles en châssis à cadre ouvert et à cadre fermé avec des possibilités d'empilage bout à bout ou côte à côte. La conception optimisée des supports DIP minimise le risque de surchauffe du circuit intégré (CI) pendant le brasage et offre une résistance accrue aux vibrations grâce à leur barre de support à contacts multiples. Les supports DIP de TE conviennent parfaitement pour les applications de commande industrielle, les bâtiments intelligents, les dispositifs médicaux, les applications militaires et autres systèmes embarqués.
Caractéristiques
- Disponibles avec contacts internes à quatre doigts haute précision
- Disponibles avec contacts à double lame
- Châssis à cadre ouvert ou fermé
- Empilables bout à bout et côte à côte
- Différentes options de placage
- Accouplement et désaccouplement rapides
- Remplacement facile du CI
- Conception optimisée minimisant le risque de surchauffe du CI pendant le brasage
- Résistance accrue aux vibrations grâce à leur barre de support à contacts multiples
- Boîtier en PPS ignifugé UL 94V-0
- Endurance de 500 cycles avec placage or ou étain
Applications
- Commandes industrielles
- Bâtiments connectés
- Dispositifs médicaux
- Militaire
- Systèmes embarqués
Caractéristiques techniques
- Contacts à quatre doigts
- Isolant en polyester thermoplastique
- Manchon en cuivre
- Contacts en cuivre béryllium
- Revêtement des manchons en or, étain ou étain/plomb
- Force d’insertion moyenne de 179 g (contacts usinés)
- Force d’insertion moyenne de 134 g (contacts estampés)
- Force d'extraction moyenne de 63 g
- Courant nominal des contacts de 3 A par broche
- Résistance de contact inférieure à 10 mΩ
- Résistance diélectrique de 1 000 Vrms
- Contacts à double lame
- Isolant en PBT chargé de fibres de verre à hauteur de 30 %
- Contacts en bronze phosphoreux
- Revêtement des contacts en étain
- Force d’insertion inférieure à 300 g
- Force d'extraction supérieure à 20 g
- Courant nominal des contacts de 1 A par broche
- Résistance de contact inférieure à 20 mΩ
- Résistance diélectrique supérieure à 1 000 VCA

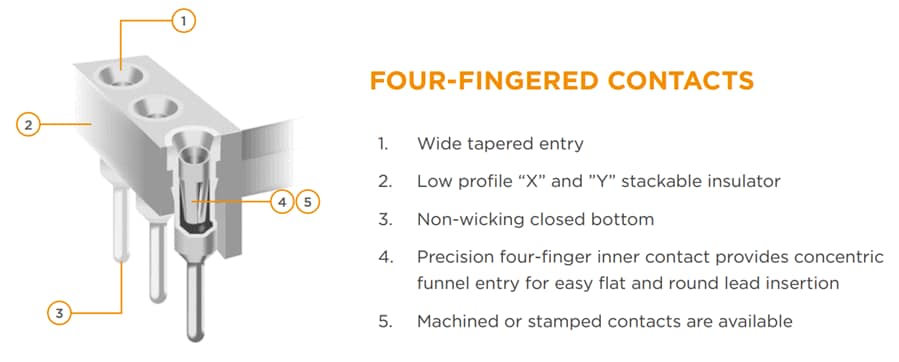

Contacts à quatre doigts
Contacts à double lame
