TE Connectivity Broches et prises de haute puissance ICCON

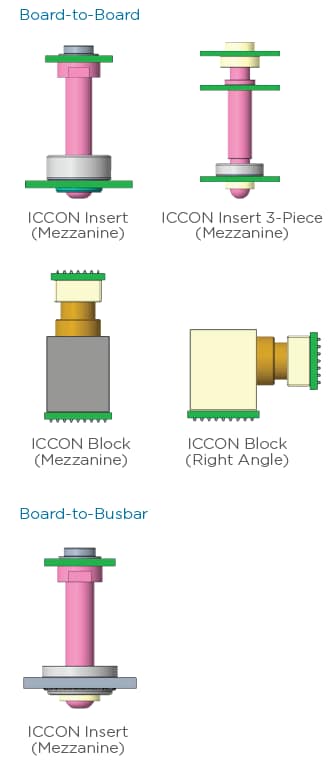

Les broches et prises de haute puissance ICCON Block et ICCON Insert de TE Connectivity (TE) offrent des options de conception flexibles pour des applications jusqu'à 350 A. Le produit fournit une caractéristique flottante optionnelle, permettant un désalignement radial de ±1 mm lors du couplage de deux circuits imprimés ou barres omnibus. Divers types de montage sont disponibles pour des options de conception flexibles, et les tailles de broches standard peuvent supporter de 30 A à 350 A. Une faible résistance de contact et une faible perte de puissance peuvent être atteintes à l'aide des contacts CROWN BAND Plus. Les applications des broches et prises de haute puissance ICCON Block and Insert de TE comprennent les commutateurs, les serveurs, les dispositifs de stockage et les tests et mesures.

Caractéristiques

Produits de broches et de douilles ICCON Insert
- Fonction flottante en option permettant un désalignement radial de ±1 mm
- Capacité de courant jusqu’à 350 A
- Tailles de broches de 3,6 mm/70 A, 6 mm/120 A, 8 mm/200 A, 10,3 mm/350 A
- Divers types de montage
  - Le SMT prend en charge différentes hauteurs de pile de montage de carte (applications de circuit imprimé)
  - Installation par pression prenant en charge les applications de barre omnibus
- Hauteurs d'empilement flexibles sans outillage supplémentaire nécessaire

Produits broches et prises ICCON Block
- Capacité de courant jusqu'à 350 A
- Peuvent s'adapter à différentes hauteurs de pile
- Utiliser des contacts Crown Band Plus haute performance améliorés
- Orientation de montage sur circuit imprimé à angle droit et vertical pour les applications carte à carte
- Type de montage à insertion par pression
- Tailles de broches : 3,6 mm/70 A, 6 mm/120 A, 8 mm/200 A, 10,3 mm/350 A
