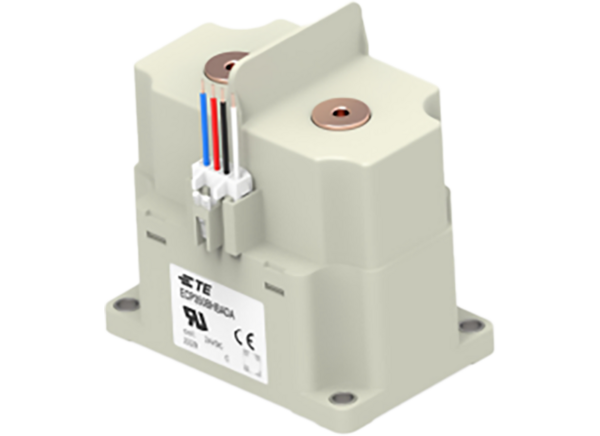

TE Connectivity Contacteurs haute tension ECP150B/250B/350B
Les Contacteurs de haute tension ECP150B / 250 B / 350 B de TE Connectivity(TE) présentent une tension continue de commutation jusqu'à 1 500 VCC et un courant de portage permanent jusqu'à 500 A. Ces contacteurs sont conçus pour le contrôle dans les environnements à haute tension tels que les systèmes de stockage d'énergie sur batterie, les convertisseurs solaires et les applications de chargement de véhicules électriques. Les contacteurs ECPx sont hermétiquement scellés à l'aide d'une technologie céramique et disposent d’une haute fiabilité d’étanchéité, d’une haute performance d’endurance électrique et d’une faible consommation d’énergie de bobine. Les contacteurs haute tension ECP150B/250 B/350 B de TE sont conformes à la catégorie d'utilisation CC-1 et se conforment à de multiples approbations avec la certification UL, TUV et CE.
Caractéristiques
- Hermétiquement scellés avec technologie céramique avec remplissage d'hydrogène
- Haute fiabilité de l'étanchéité
- Haute performance en endurance électrique
- Faible consommation d'énergie de bobine
- Petite taille pour économiser de l'espace
- Surveillance intelligente de l'état du contact principal
- Permet une charge bidirectionnelle
- Équipé d'un contact auxiliaire
Applications
- Systèmes de stockage d'énergie sur batterie
- Onduleurs photovoltaïques
- Recharge de véhicules électriques
Caractéristiques techniques
- Courant de portage continu maximum 500 A
- Tension de commutation maximale de 1 500 VCC
- Courant de commutateur nominal de 150 A, 250 A ou 350 A
- Montage par le bas par couvercle à brides
- Taille 104 mm x 75 mm x 108 mm
- Conforme à la catégorie d'utilisation CC-1
- Approbations multiples avec certification UL, TUV, CE
