TE Connectivity Connecteurs M12 X-Code installables sur site
Les connecteurs M12 X-Code installables sur site (FI) de TE Connectivity (TE) rendent une terminaison de connexion Cat 6A sans erreur, sans outil et plus rapide que les autres solutions de connecteurs de données standard. Les connecteurs M12 X-Code FI de TE sont conçus pour être facilement installés sur le terrain sans la possibilité de laisser tomber des pièces là où elles ne peuvent pas être récupérées. Les fils de câble peuvent être dénudés à des longueurs arbitraires (aucune mesure préalable requise) et seront raccordés pour des performances optimales grâce à la technologie de levier TE combinée à la fonction de coupure automatique des fils intégrée au connecteur. Cette série de connecteurs standardisés sans outil permet aux concepteurs d’accélérer le temps d’assemblage de câbles et de tresse de câbles.
Caractéristiques
- Contacts à déplacement d'isolation (IDC)
- Fonction de coupure de fil automatique intégrée dans le connecteur
- Installation d'assemblage sans outil
- Vitesses jusqu'à 10 Go/s
Applications
- Contrôleurs logiques programmables (PLC)
- Entraînements Servo
- Commutateurs Ethernet industriels
- Points d'accès sans fil industriel
- Machines industrielles
- Robotique
Caractéristiques techniques
- 4x2 paires, cat. 6A, résistance diélectrique de 60 V, 1,5 kVCA rms (50/60 Hz)/60 s entre les contacts de blindage et de signal, conformément à CEI 60512-2, test 4
- PoE : IEEE 802.3at, voir CEI TR 29125 : courants jusqu’à 1 A par paire (500 mA par conducteur) avec les 4 paires sous tension
- Matériaux UL 94V-0
- Réducteur de tension de câble intégré 100 N
- Plage de température de fonctionnement de -40 °C à +85 °C
- >100 cycles d'insertion-extraction
Vidéos

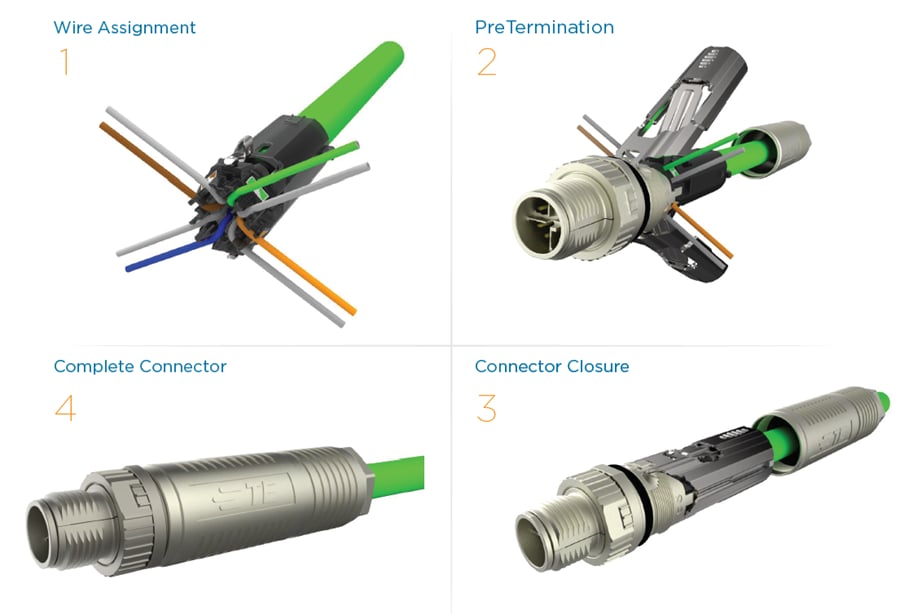

Vue explosée
