TE Connectivity Relais PCB miniatures OJS

Les relais PCB miniatures OJS de TE Connectivity sont des relais PCB universels à faible puissance dotés d'une courant nominal de 10 A/16 A et d'une bobine sensible de 200 mW. Ces relais PCB offrent une résistance diélectrique de 4 000 Vrms et un dégagement/une ligne de fuite de 7 mm/11 mm entre le contact et la bobine. Les relais PCB OJS disposent d'un temps de fonctionnement/déclenchement maximal de 15 ms/4 ms avec une fréquence de commutation de 360 opérations/heure. Ces relais PCB fonctionnent dans une plage de tension de bobine de 5 VCC à 48 VCC et sont disponibles en dimensions 18,2 mm x 10,2 mm x 14,8 mm. Les applications standard incluent l'éclairage, les fiches intelligentes, l'alimentation, les appareils électroménagers et le contrôle industriel.

Caractéristiques

  • Disposition : 1 pôle 10/16 A, 1 contact de forme A (NO)
  • Courant nominal 10 A/16 A avec bobine sensible 200 mW
  • Plage de tension de bobine de 5 VCC à 48 VCC
  • Fréquence de commutation : 360 opérations/heure
  • Bobine de 4 000 Vrms pour résistance diélectrique du contact
  • Temps de fonctionnement/dégagement maximal de 15 ms/4 ms
  • Dégagement/ligne de fuite : 7 mm/11 mm
  • Petite taille : 18,2 mm x 10,2 mm x 14,8 mm
  • Produit conforme à la norme CEI 62368-1

Applications

  • Éclairage
  • Fiche intelligente
  • Source d’alimentation
  • Électroménager
  • Contrôle industriel

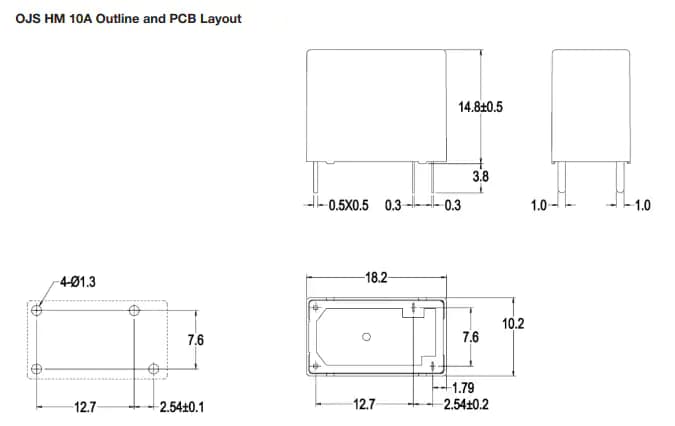

Dimensions (mm)

Plan mécanique - TE Connectivity Relais PCB miniatures OJS
Plan mécanique - TE Connectivity Relais PCB miniatures OJS
View Results ( 12 ) Page
Numéro de pièce Description Tension de la bobine Courant nominal du contact Résistance de la bobine Courant de la bobine Consommation d'énergie
2071556-6 Relais universels OJS-SS-105HMF,00000 24 VDC 10 A 125 Ohms 40 mA 200 mW
2071556-8 Relais universels OJS-SH-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
2071556-4 Relais universels OJS-SS-112HMF, 00000 12 VDC 10 A 720 Ohms 17 mA 200 mW
1-2071556-1 Relais universels OJS-SS-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
1-2071556-2 Relais universels OJS-SH-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
2071556-1 Relais universels OJS-SS-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
2071556-5 Relais universels OJS-SS-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
1-2071556-0 Relais universels OJS-SH-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-2 Relais universels OJS-SS-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-3 Relais universels OJS-SH-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
Publié le: 2021-06-23 | Mis à jour le: 2022-10-27
