TE Connectivity Capteurs numériques/analogiques basse pression SMI
Les capteurs numériques/analogiques basse pression SMI de TE Connectivity (TE) sont des capteurs MEMS qui produisent une sortie pleinement conditionnée, compensée en pression et en température de plusieurs ordres. Ces capteurs utilisent une technologie de pointe en matière de transducteurs de pression et une technologie de traitement de signaux mixtes CMOS. Ces capteurs fournissent un boîtier JEDEC standard SOIC-16 avec des options de portage vertical ou horizontal. Les capteurs numériques/analogiques SMI sont disponibles en configurations de jauge, différentielles et différentielles asymétriques. La pression varie de 0,07 PSI à 2,49 PSI. Ces capteurs disposent d'un double portage qui permet une mesure de référence pour minimiser les erreurs dues aux variations de température ambiante.
TE) Les capteurs numériques/analogiques basse pression SMI disposent d'une bande d'erreur totale de ±1 % FS (numérique) et ±1,5 % FS (analogique). Ces capteurs peuvent être montés directement sur un circuit imprimé standard, et un signal de pression calibré de haut niveau peut être acquis depuis l'interface numérique. Cela élimine le besoin de circuiterie supplémentaire, telle qu'un réseau de compensation ou un microcontrôleur contenant un algorithme de correction personnalisé. Les applications typiques incluent les ventilateurs, les instruments de mesure de débit de gaz, les émetteurs de pression, les jauges pneumatiques, les commutateurs de pression et les armoires de sécurité.
Caractéristiques
- Plages de pression de 0,07 PSI à 2,49 PSI
- Type de pression
- Jauge
- Différentiel
- Différentiel asymétrique
- Interface numérique I2C 16 bits et analogique disponible
- Bande d’erreur totale
- ±1 % FS (numérique)
- ±1,5 % FS (analogique)
- Sortie calibrée en pression et compensée en température
- Plage de température compensée de -20 °C à +85 °C
Applications
- Appareils CPAP / apnée du sommeil
- Ventilateurs
- Instrumentation de débit de gaz
- Mesure du débit d'air
- HVAC / VAV
- Émetteurs de pression
- Manomètres pneumatiques
- Commutateurs de pression
- Armoires de sécurité

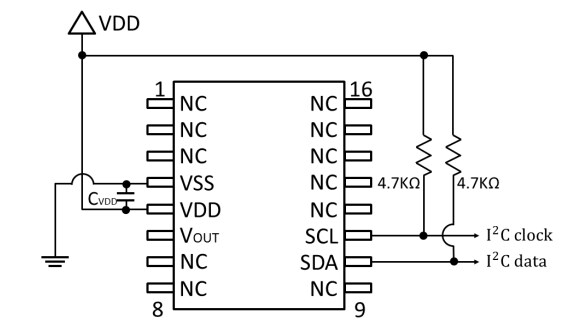

Circuit d'application standard
Capteurs associés
TE Connectivity / SMI SM9543 MEMS Ultra-Low Pressure Digital Sensor
14-Bit resolution, 1.5% accuracy, pressure range of +/- 5 mbar(+/- 0.07 PSI), I2C digital interface
