Texas Instruments Kit de démonstration de performance ADC168M102REVM-PDK
Le kit de démonstration de performance (PDK) ADC168M102REVM-PDK de Texas Instruments évalue la performance de l'ADC168M102R-SEP, un convertisseur analogique-numérique (CAN) d'échantillonnage simultané 1 MSPS de 16 bits et à 8 canaux. L'ADC168M102REVM-PDK de Texas Instruments inclut la carte ADC168M102REVM et la carte du contrôleur d'interface hôte de précision (PHI) qui permet au logiciel d'interface utilisateur graphique (GUI) de communiquer avec le CAN via un Universal Serial bus (USB) pour la configuration, la capture de données et l'analyse.
Caractéristiques
- Les module d'évaluation carte PHI contrôleur carte et interface utilisateur graphique (GUI) permettent aux utilisateurs de capturer des données, d'exécuter analyse et de configurer ADC168M102R-SEP pour un évaluation complet
- Inclut le matériel et les logiciels nécessaires aux tests de diagnostic, ainsi qu'une évaluation précise des performances de l' CAN ADC168M102R-SEP
- Livré avec le contrôleur PHI, qui fournit une interface pratique au module d'évaluation via USB pour la fourniture d'énergie et l'interface numérique
- Présente un frontal analogique tolérant aux radiations pour extraire une précision CAN maximale avec des configurations d'entrée différentielles ou pseudo-différentielles
Applications
- Systèmes d'énergie électrique (EPS) des satellites
- Gestion des commandes et des données (C&DH)
- Charge utile d'imagerie optique
- Commandes de moteur
- Tension courant et surveillance de température
- Accéléromètres

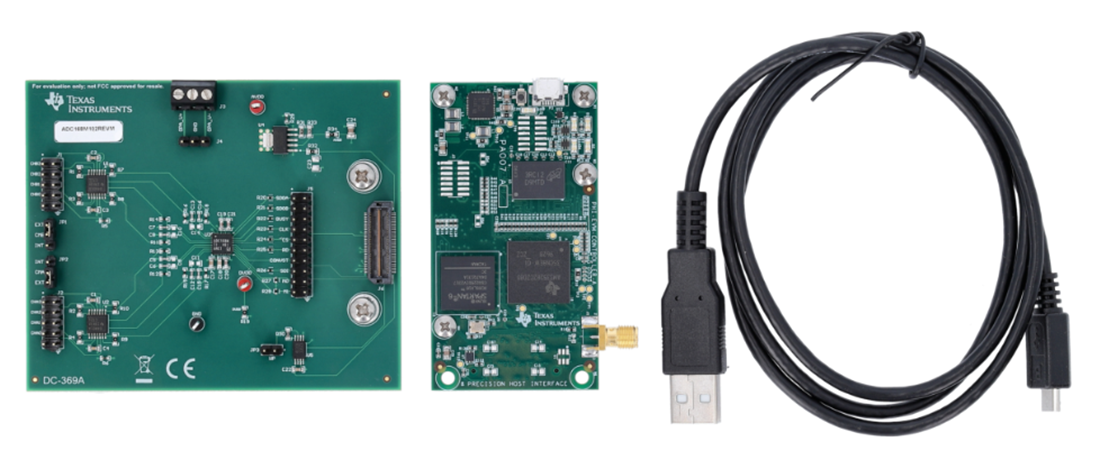

Contenu du kit
- module d'évaluation ADC168M102REVM
- Contrôleur PHI
- Câble micro USB vers USB A
Connexion système
Disposition de la carte ADC168M102REVM
Publié le: 2025-04-15
| Mis à jour le: 2025-04-23
