Texas Instruments CAN double canal 1,5 GSPS 14 bits ADC32RF52
Le convertisseur analogique-numérique (CAN) double canal ADC32RF52 14 bits 1,5 GSPS de Texas Instrument prend en charge l'échantillonnage RF avec des fréquences d'entrée allant jusqu'à 2 GHz. La conception offre une densité spectrale de bruit de -153 dBFS/Hz et maximise le rapport signal/bruit (SNR). La densité de bruit s'améliore à -156 dBFS/Hz (2 x AVG) et -159 dBFS/Hz (4 x AVG), en utilisant des CAN internes supplémentaires et une moyenne du signal sur puce.
Chaque canal du CAN peut être connecté à un convertisseur abaisseur numérique (DDC) quadribande à l'aide d'un NCO 48 bits. Cette connexion prend en charge les sauts de fréquence cohérents en phase. Le saut de fréquence peut être réalisé en moins de 1 µs en utilisant les broches GPIO pour le contrôle de fréquence NCO.
L'ADC32RF52 de Texas Instruments prend en charge l'interface de données série JESD204B avec une latence déterministe de la sous-classe 1 utilisant des débits de données allant jusqu'à 13 Gbps. L'architecture économe en énergie du CAN consomme 1,4 W/canal à 1,5 Gsps et fournit une mise à l'échelle de puissance avec des taux d'échantillonnage plus faibles.
Caractéristiques
- CAN 1,5 GSPS 14 bits, double canal
- Densité spectrale de bruit
- NSD = -153 dBFS/Hz (pas de moyenne)
- NSD = -156 dBFS/Hz (2 x moyenne)
- NSD = -159 dBFS/Hz (4 x moyenne)
- Architecture CAN monocœur (non entrelacée)
- Gigue d'ouverture de 50 fs
- Faible bruit de phase résiduel de proximité
- -133 dBc/Hz au décalage 10 kHz
- Performances spectrales (fIN = 900 MHz, -4 dBFS)
- 2x moyenne interne
- SNR : 66,8 dBFS
- SFDR HD2,3 : 74 dBc
- Pire incitation au SFDR : 90 dBFS
- Entrée pleine échelle de 1,0/1,1 Vcc (1/1,8 dBm)
- Taux d'erreur de code (CER) de 10-15
- Bande passante d'entrée pleine puissance de 1,6 GHz (-3 dB)
- Interface de données série JESD204B
- Débit de ligne maximal 13 Gbps
- Prend en charge la latence déterministe de sous-classe 1
- Convertisseurs abaisseurs numériques
- Jusqu'à quatre DDC par canal de CAN
- Sortie complexe : décimation 4x, 16x à 128x
- Saut de fréquence cohérent en phase NCO 48 bits
- Saut de fréquence rapide < 1 µs
- Consommation électrique de 1,8 W/canal (2 x moyenne)
- Prend en charge les alimentations de 1,8 V et 1,2 V
Applications
- Radar multiéléments
- Analyseurs de spectre
- Radio définie par logiciel (SDR)
- Guerre électronique
- Numériseur haute vitesse
- Infrastructure de câblage
- Infrastructure de communication

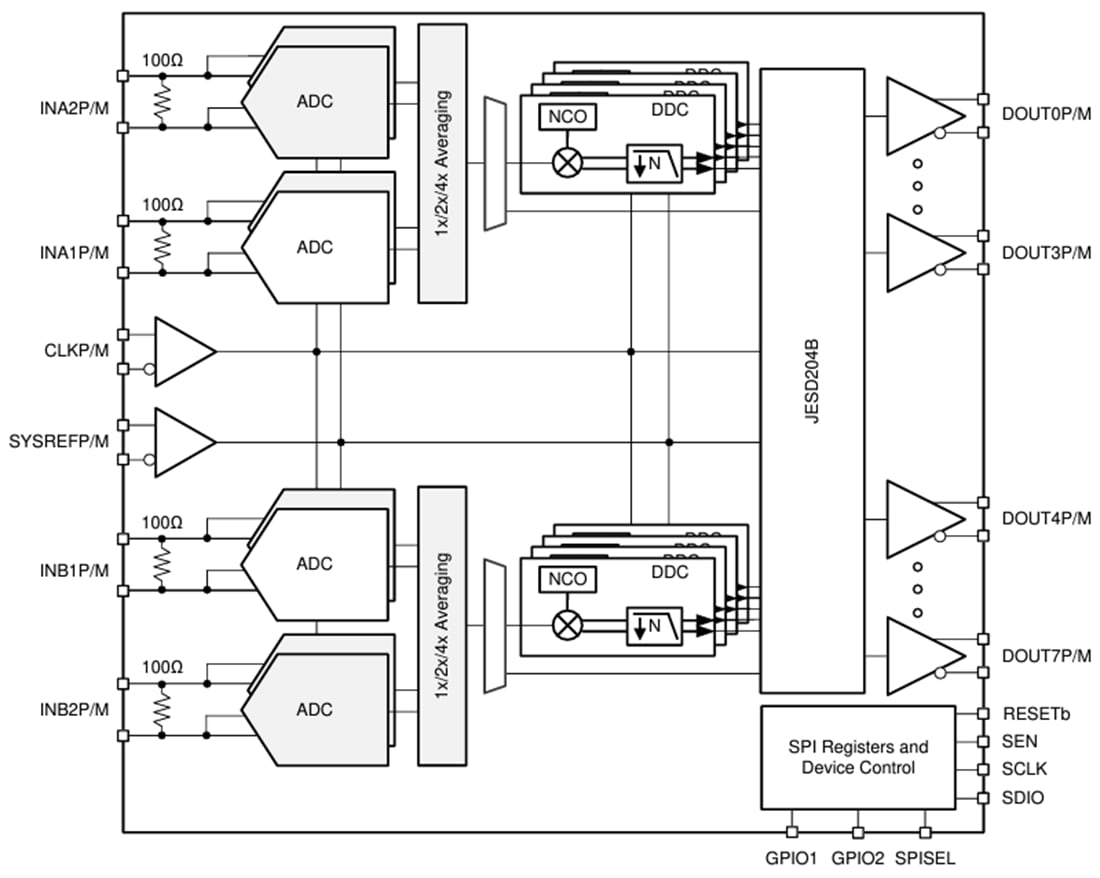

Schéma fonctionnel
