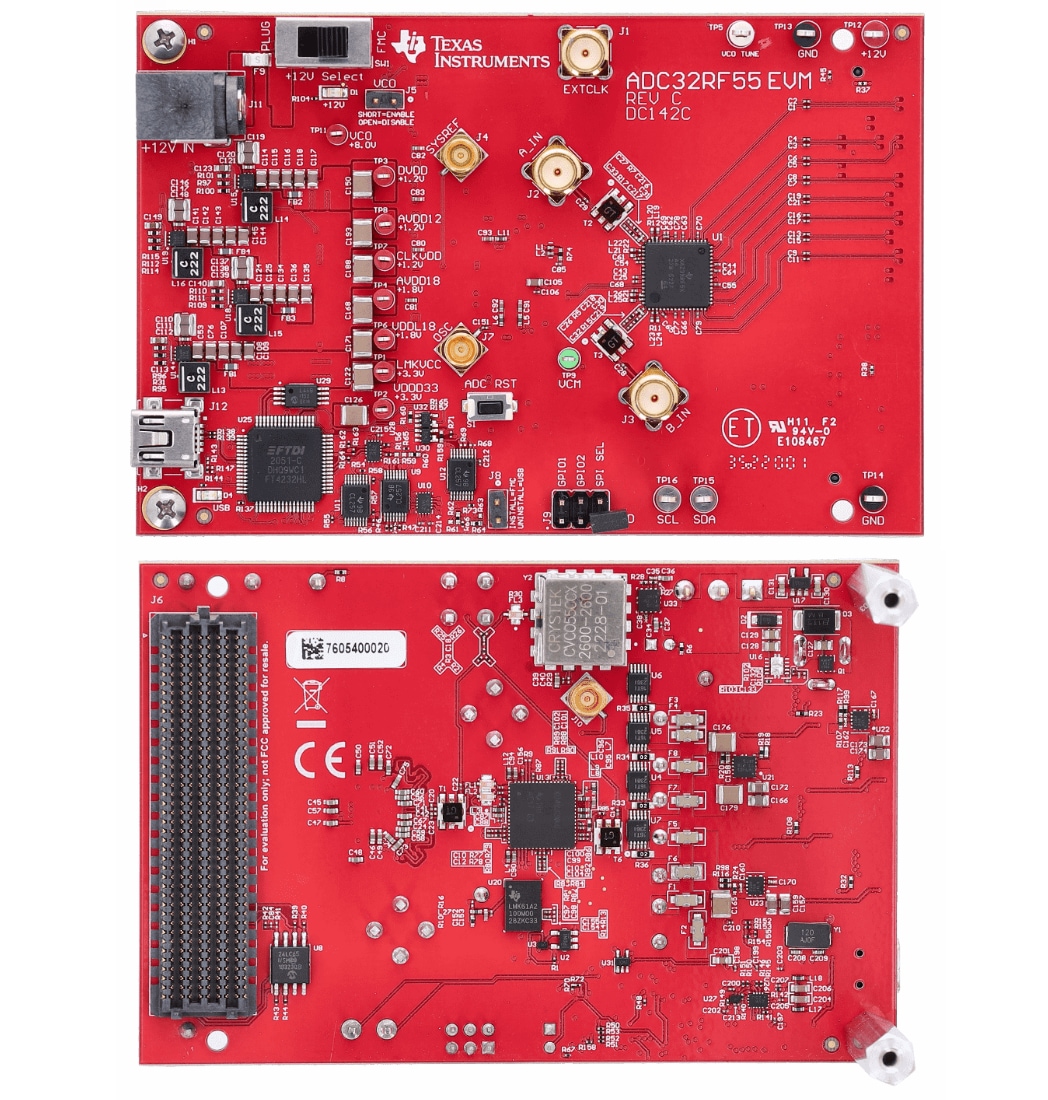

Texas Instruments Module d'évaluation ADC32RF55EVM
Le module d'évaluation ADC32RF55EVM de Texas Instruments démontre les performances du convertisseur analogique-numérique (CAN) d'interface JESD204B haute vitesse ADC32RF55. L'ADC32RF55EVM dispose d'une régulation de tension embarquée, d'une solution d'horloge (LMK04832),d'entrées analogiques couplées au transformateur et d'une interface USB pour une évaluation facile.
En faisant l'interface vers le TSW14J58EVM (vendu séparément) via un connecteur de carte mezzanine (FMC) à réseau programmable de portes (FPGA), la capture de données (jusqu'à 1,5 Go) de l'interface JESD204B peut être facilement évaluée et consultée à l'aide du logiciel pro convertisseur de données haute vitesse (DATACONVERTERPRO-SW).
Caractéristiques
- Interface JESD204B avec solution d'horloge embarquée
- Solution d'alimentation embarquée
- DATACONVERTERPRO-SW facilite la capture de données
- Le connecteur FMC permet une intégration facile avec les plates-formes de développement FPGA
Contenu du kit
- Carte d'évaluation (EVM) ADC32RF5x
- Câble d'alimentation
- Câble USB 2,0 Type A vers Mini-B
Topologie
