Texas Instruments CAN 8 bits à haute vitesse ADC3908Dx/ADC3908Sx
Les convertisseurs analogique-numérique (CAN) 8 bits à haute vitesse ADC3908Dx/ADC3908Sx de Texas Instruments forment une famille de CAN 8 bits à ultra-faible consommation d'énergie, à 125 MS/s et à canaux doubles ou simples. Les boucles de contrôle à haut débit bénéficient de la latence courte d'un seul cycle d'horloge. Le CAN ne consomme que 90 m Wà 125 MS/s et sa consommation d'énergie est réduite aux taux d'échantillonnage les plus bas.
L'ADC3908Dx/ADC3908Sx de Texas Instruments utilise une interface CMOS DDR ou SDR parallèle pour sortir les données et peut être piloté sous +1,8 ou +3,3 V pour répondre à diverses exigences de réception. Il est facile de configurer l'interface d'entrée et de sortie analogiques par commande de broches. Le dispositif fait partie d'une famille de CAN compatible broche à broche avec une résolution de 8 ou 10 bits et différentes classes de vitesses. Ce dispositif est disponible en boîtier VQFN à 32 broches et permet la plage de température industrielle de -40 à +105 °C.
Caractéristiques
- Fréquence d'échantillonnage jusqu'à 125 MS/s
- Latence d'un cycle d'horloge
- Faible puissance (2 canaux)
- 90 m Wà 125 MS/s
- 56 m Wà 25 MS/s
- 3 m Wen mode PD
- Petite empreinte de 32-VQFN (4 mm x 4 mm)
- CAN (convertisseur analogique-numérique) à simple ou double canal
- Référence interne
- Pas de codes manquants, INL ±0,25 LSB
- Entrées tamponnées, différentielles ou asymétriques
- Largeur de bande d'entrée de 150 MHz (3 dB)
- Alimentation unique de 1,8 V (capacité d'entrée-sortie de 3,3 V en option)
- Plage de températures industrielles de -40 à 105 °C
- Interface CMOS parallèle (SDR, DDR)
- Performances spectrales (FSCLK = 125 MS/s, fIN = 5 MHz)
- RSB : 49,8 dB FS
- SFDR : 60 dB FS
Applications
- Boucles de commande à faibles latences
- Scanners laser
- Capteurs de déplacements
- Équipement de détection

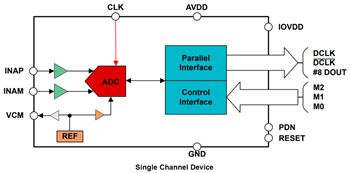

Blocs fonctionnels
Outil associé de développement
Texas Instruments Module d'évaluation (EVM) CAN ADC3910D125EVM
L'EVM évalue la famille ADC3910D125 de convertisseurs analogique-numérique (CAN) à haut débit.
