Texas Instruments CAN delta-sigma à faible puissance ADS1288

Les convertisseurs analogiques-numériques (CAN) delta-sigma à faible puissance ADS1288 de Texas Instruments   sont des CAN 32 bits conçus pour les équipements de sismologie qui nécessitent une consommation à faible puissance afin d'augmenter l'autonomie de la batterie. Ces CAN, dotés d'un amplificateur à gain programmable (PGA) et d'un filtre à réponse impulsionnelle finie (FIR), fonctionnent selon le principe du suréchantillonnage. Les CAN ADS1288 sont dotés de débits de données de 125 SPS à 2000 SPS, d'une entrée SYNC, d'un multiplexeur à deux canaux, d'E/S numériques à usage général et d'un étalonnage de décalage et de gain.

Les CAN ADS1288 prennent en charge l'exploitation de 3,3 V pour réduire la consommation d'énergie du composant. Ces CAN sont disponibles dans un boîtier VQFN compact de 5 mm x 5 mm et sont entièrement spécifiés sur la plage de température ambiante comprise entre -40 °C à 85 °C. Les CAN ADS1288 sont utilisés dans la prospection énergétique, les sciences de la mort et la géologie, la surveillance sismique passive et l'instrumentation de précision.

Caractéristiques

  • Portée dynamique :
    • Gain PGA 1500 SPS (122 dB, standard)
    • Exploitation du tampon 500 SPS (122 dB, standard)
  • Consommation d'énergie :
    • 5 mW standard pour l'exploitation PGA
    • 3 mW standard pour l'exploitation du tampon
  • THD standard <-120 dB
  • CMRR standard de 120 dB
  • Filtre numérique flexible :
    • Filtre passe-haut
    • Phase linéaire ou minimale
    • Sélectionnable depuis + FIR + IIR
  • Débits de données de 125 SPS à 2000 SPS
  • Gains PGA de 1 à 64 PGA
  • Entrée SYNC
  • Compensation d'erreur d'horloge
  • Étalonnage du décalage et du gain
  • Multiplexeur à deux canaux
  • Fonctionnement de l'alimentation analogique de 5 V, 3,3 V ou ±2,5 V

Applications

  • Prospection énergétique
  • Sciences de la mort et géologie
  • Surveillance sismique passive
  • Instrumentation de précision

Convertisseurs associés

Texas Instruments CAN faible puissance 32 bits ADS1285

Le CAN faible puissance est fourni avec un amplificateur à gain programmable et un filtre à réponse impulsionnelle finie (FIR).

Learn Moreà propos de Texas Instruments CAN faible puissance 32 bits ADS1285 View Productslié à Texas Instruments CAN faible puissance 32 bits ADS1285

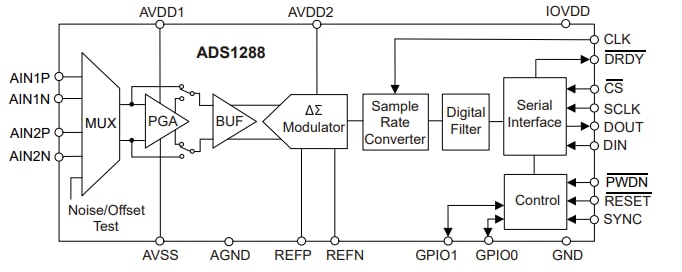

Schéma fonctionnel

Schéma de principe - Texas Instruments CAN delta-sigma à faible puissance ADS1288

Application d'entrée géophone

Schéma du circuit d'application - Texas Instruments CAN delta-sigma à faible puissance ADS1288
Publié le: 2024-04-24 | Mis à jour le: 2024-05-02
