Texas Instruments Module d'évaluation (EVM) CAN ADS8555EVM-PDK

Le kit de démonstration de performance (PDK) du module d'évaluation (EVM) du CAN ADS8555EVM-PDK de Texas Instruments est une plateforme destinée à évaluer l'ADS855x. L'ADS855x est une famille de convertisseurs analogique-numérique (CAN) d'échantillonnage simultané à six canaux. Les produits ADS855x comprennent une référence de tension intégrée et peuvent accueillir des entrées± 12 V. L'ADS8555EVM-PDK de Texas Instruments comprend la carte d'évaluation ADS8555 et une carte contrôleur à interface hôte de précision (PHI) qui permet au logiciel informatique accompagnant de communiquer avec le CAN via un bus série universel (USB) pour la capture et l'analyse des données.

Caractéristiques

  • Comprend le matériel et les logiciels nécessaires pour les tests de diagnostic, ainsi qu'une évaluation précise des performances de la famille ADS855x
  • Alimentation électrique externe ±15 V requise (non incluse); utiliser l'alimentation de laboratoire commune
  • Plage d'entrée de ±10 V et ±5 V avec référence de tension de 2,5 V; plage d'entrée de ±12 V et ± 6 V avec référence de tension de 3 V
  • Excellentes performances CA
  • Rapport Signal/bruit (SNR) = 91,5 dB (std)
  • Distorsion harmonique totale (THD) = -94 dB (std)
  • Logiciel d'évaluation facile à utiliser pour les systèmes d'exploitation Microsoft® Windows 8/10 64 bits ; la suite logicielle comprend un outil graphique pour la capture et l'analyse de données
  • Livré avec une carte contrôleur PHI, qui fournit une interface pratique au module d'évaluation via USB 2.0 (ou supérieur) pour l'alimentation et l'interface numérique

Contenu du kit

  • Module d'évaluation ADS8555
  • Carte contrôleur PHI
  • Fiche Micro-B USB vers câble fiche USB-A

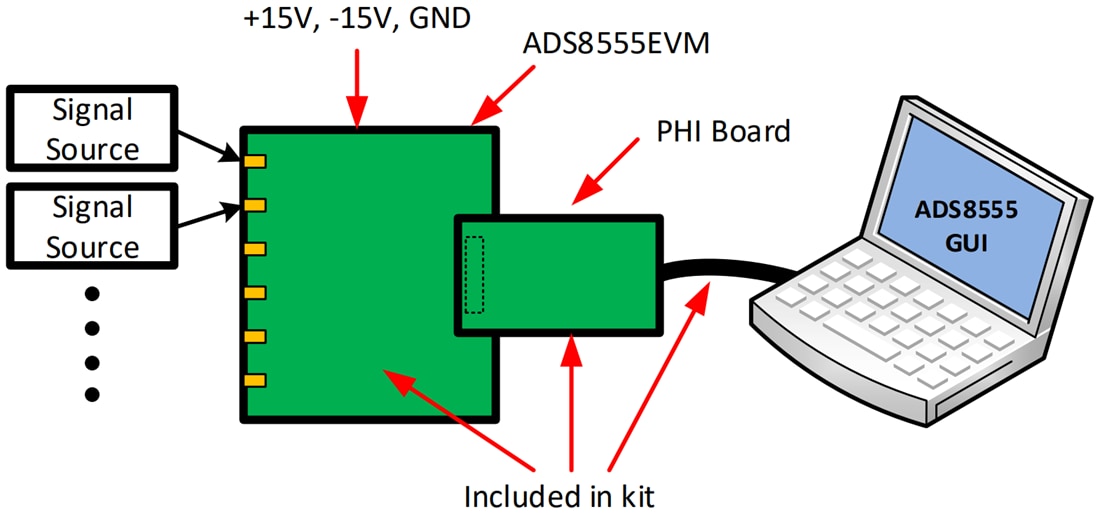

Connexion système

Graphique - Texas Instruments Module d'évaluation (EVM) CAN ADS8555EVM-PDK
