Texas Instruments Modules d'évaluation ADD9813EVM et ADS9817EVM

Les modules d'évaluation ADS9813EVM et ADS9817EVM de Texas Instruments sont configurés pour évaluer le fonctionnement et la performance des modules ADS9813 et ADS9817. Les ADS9813 et ADS9817 sont des CAN SAR à 8 canaux, 18 bits, 2 Méch/s, avec un frontal analogique intégré et une référence de CAN.

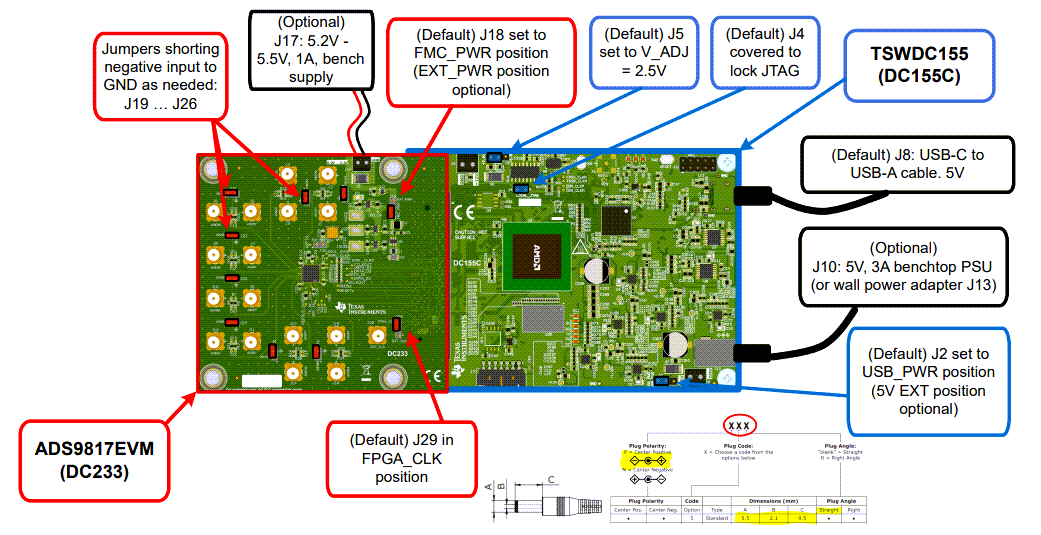

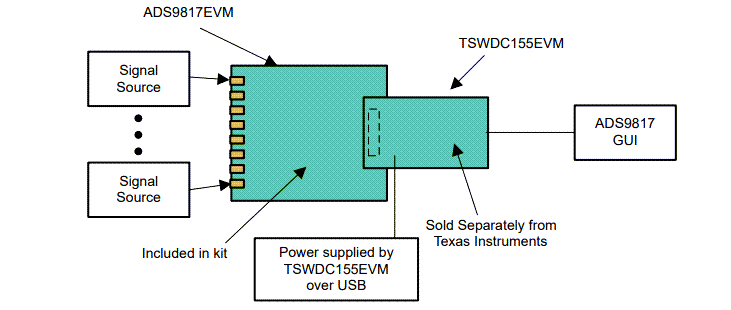

Les modules d'évaluation ADS9813EVM et ADS9817EVM de TI sont dotés d'un connecteur FMC standard qui peut s'interfacer avec les cartes de développement FPGA traditionnelles. Le logiciel informatique qui fonctionne avec le TSWDC155EVM (vendu séparément) est fourni pour faciliter la communication de l'utilisateur avec le CAN via un bus série universel (USB), capturer des données et effectuer l'analyse de données.

Caractéristiques

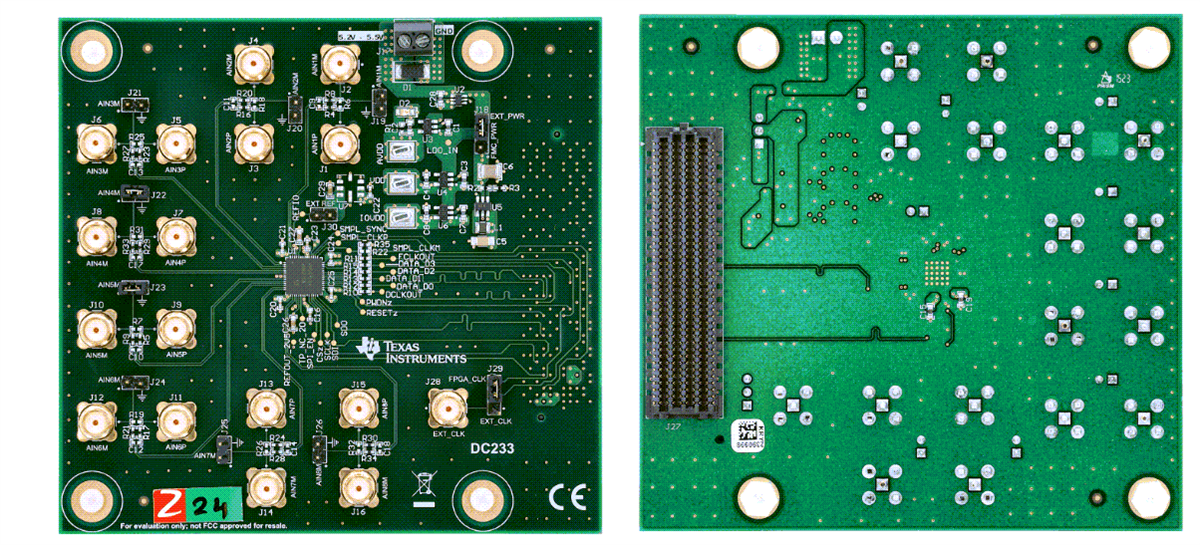

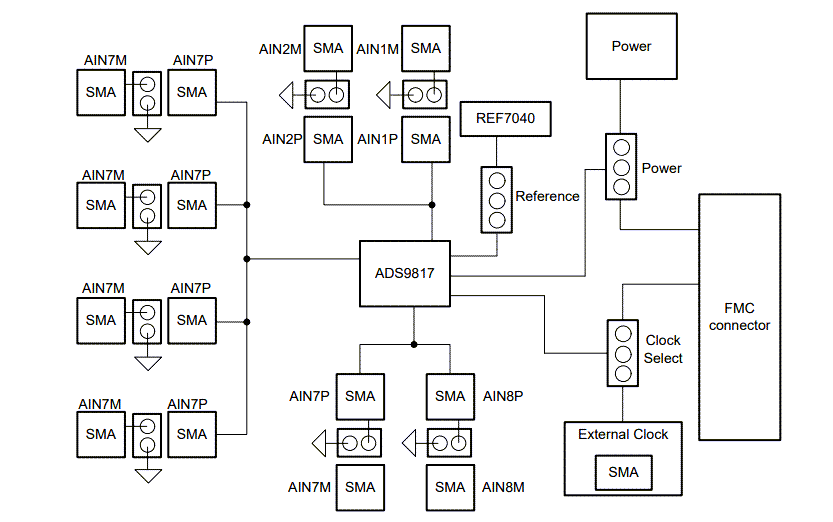

Le matériel de l'EVM comprend tous les circuits de support nécessaires pour l'ADS9813 et l'ADS9817, y compris les options d'horloge d'échantillonnage externe et de tension de référence du CAN.
Le logiciel Texas Instruments pour les communications est facilité par une carte d'acquisition de données TSWDC155EVM (vendue séparément).

Logiciel d'évaluation facile à utiliser pour Windows 10, systèmes d'exploitation 64 bits ; comprend des outils graphiques pour la capture et l'analyse de données.
