TI AFE4490 Integrated Analog Front End

L'interface analogique intégrée AFE4490 Texas Instruments est une AFE entièrement intégrée, idéale pour les applications d'impulsion oxymètre. Cet équipement TI consiste en un canal récepteur à faible bruit accompagné d'un convertisseur analogique/numérique 22 bits (CAN), une section d'émission à LED et des diagnostics pour le capteur et la détection de pannes de LED. L'AFE4490 est un contrôleur de synchronisation hautement configurable. Cette flexibilité permet à l'utilisateur d'avoir un contrôle complet des caractéristiques de synchronisation de l'appareil. Pour faciliter les exigences de synchronisation et fournir une horloge à faible gigue au AFE4490, un oscillateur est également intégré et fonctionne à partir d'un quartz externe. L'équipement communique avec un microcontrôleur externe ou un processeur hôte en utilisant une interface SPI.

Caractéristiques

Interface analogique entièrement intégrée pour applications d'impulsion oxymètre.

Séquençage d'impulsion flexible et contrôle de la synchronisation

Transmission

Pilote de LED intégré (pont en H ou push/pull)
Plage dynamique de 110dB sur toute la gamme (permet un faible bruit en cas de faible courant LED)
Courant LED : plages programmables de 50, 75, 100, 150 et 200 mA, chacune avec résolution de courant 8 bits
Basse consommation : 100 µA + courant LED moyen
LED programmable de (50 µs + temps d'attente) à 4 ms
Références de courant LED2 et LED1 indépendantes

Canal de réception à haute plage dynamique

Bruit d'entrée
50 pARMS (sous un courant PD de 5 µA)
13,5 bits sans bruit (sous un courant PD de 5 µA)
Dispositif d'annulation ambiante analogique avec courant ambiant réglable de 1 à 10 µA
Basse consommation : < 2,3 ma="" sous="">

Diagnostics de pannes intégrés

Détection de coupure et de court-circuit photodiode et LED
Détection de câble branché/débranché

Applications

Applications médicales d'impulsion oxymètre
Applications industrielles de photométrie

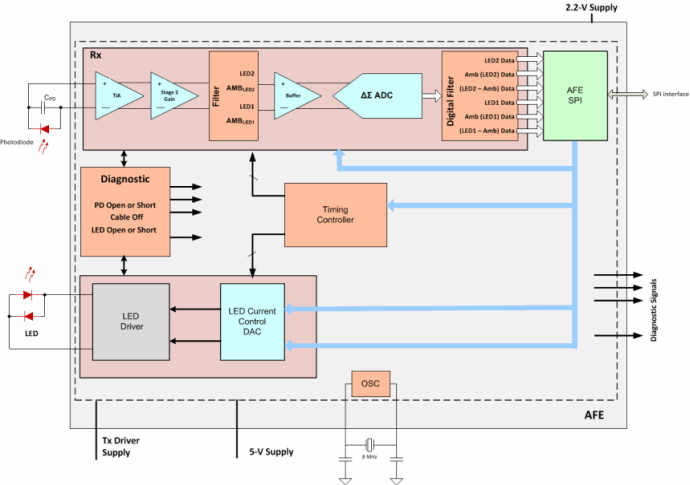

Schéma de principe

Texas Instruments

Publié le: 2013-07-16 | Mis à jour le: 2022-03-11
