Texas Instruments AFE7950 AFE d'échantillonnage RF 4T6R

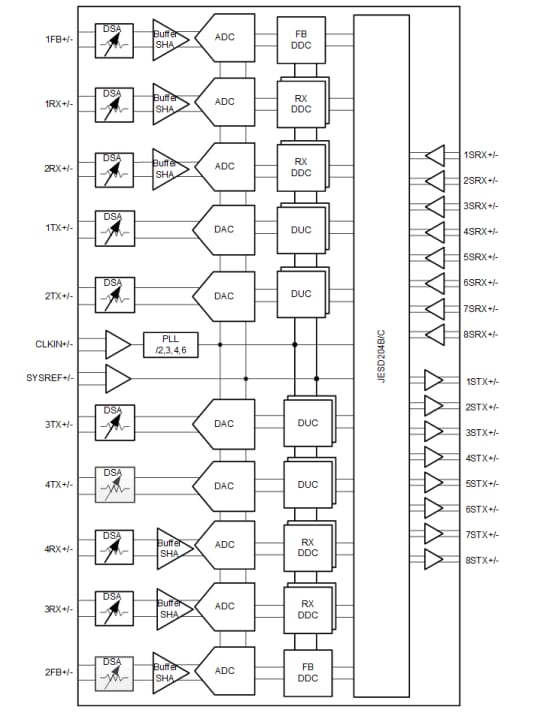

L'AFE d'échantillonnage RF AFE7950 4T6R de TI offre une plage de fonctionnement allant jusqu'à 12 GHz, permettant un échantillonnage RF direct dans les gammes de fréquences L, S, C et X sans avoir besoin d'étapes supplémentaires de conversion de fréquence. Les systèmes à nombre élevé de canaux et multi-missions sont possibles grâce à une densité et une flexibilité améliorées.

Les chemins de signal TX prennent en charge des options d'interpolation et de conversion ascendante numérique qui fournissent jusqu'à 1 200 MHz de bande passante du signal pour quatre TX ou 2 400 MHz pour deux TX. La sortie des DUC (convertisseurs numériques ascendants) pilote un CNA (convertisseur numérique-analogique) 12 GS/s avec une option de sortie en mode mixte pour améliorer le fonctionnement du 2ème Nyquist. La sortie CNA comprend un amplificateur à gain variable (TX DSA) avec une plage de 40 dB et des pas analogiques de 1 dB et numériques de 0,125 dB.

Chaque chaîne de récepteur contient une plage DSA (atténuateur numérique à pas) de 25 dB, suivie d'un CAN (convertisseur analogique-numérique) de 3 GS/s. Chaque canal récepteur dispose d'un détecteur de puissance de crête analogique et de divers détecteurs de puissance numériques pour aider un contrôleur de gain automatique autonome externe ou interne et des détecteurs de surcharge RF pour une protection fiable du dispositif. Les options de décimation flexibles optimisent la bande passante des données jusqu'à 1 200 MHz pour quatre RX sans chemins FB ou 600 MHz avec deux chemins FB (1 200 MHz BW chacun).
