Texas Instruments Module d'évaluation AMC6V704EVM
Le module d’évaluation AMC6V704EVM de Texas Instruments dispose du AMC6V704, un dispositif de contrôle de sortie de courant et de sortie de tension hautement intégré conçu pour les applications laser à modulation d’électroabsorption (EML). L'AMC6V704 comprend également des moniteurs d’alarme d’alimentation et de température et une référence interne de haute précision qui élimine le besoin d’une référence externe dans la plupart des applications. Le module d’évaluation AMC6V704EVM de TI est constitué de quatre IDAC, quatre VCNA et un CAN.
Premiers pas :
1 Téléchargez et installezle logiciel AMC6V704EVM
2 Configurez les paramètres du cavalier matériel
3 Quatre convertisseurs numérique-analogique à sortie de courant (IDAC) 200 mA, 12 bits dédiés
4 Quatre CNA de sortie de tension (VDAC) 12 bits dédiés
5 Un convertisseur analogique-numérique (CAN) 1 MS/s, 12 bits dédié
6 Le CAN peut être utilisé pour surveiller les signaux externes et internes
Caractéristiques
- Quatre CNA à sortie de courant (IDAC) 12 bits
- Quatre CNA à sortie de tension (VCNA) 12 bits
- CAN à registre à approximations successives (SAR) 1 MS/s, 12 bits, 12 canaux
- Référence 2,5 V interne
- Interface périphérique série (SPI) ou interface IMOYC en fonctionnement 1,7 V à -3,6 V
Applications
- Module optique
- Cartes de ligne optique
Contenu du kit
- carte AMC6V704EVM
- Fiche micro-B USB vers câble fiche USB-A

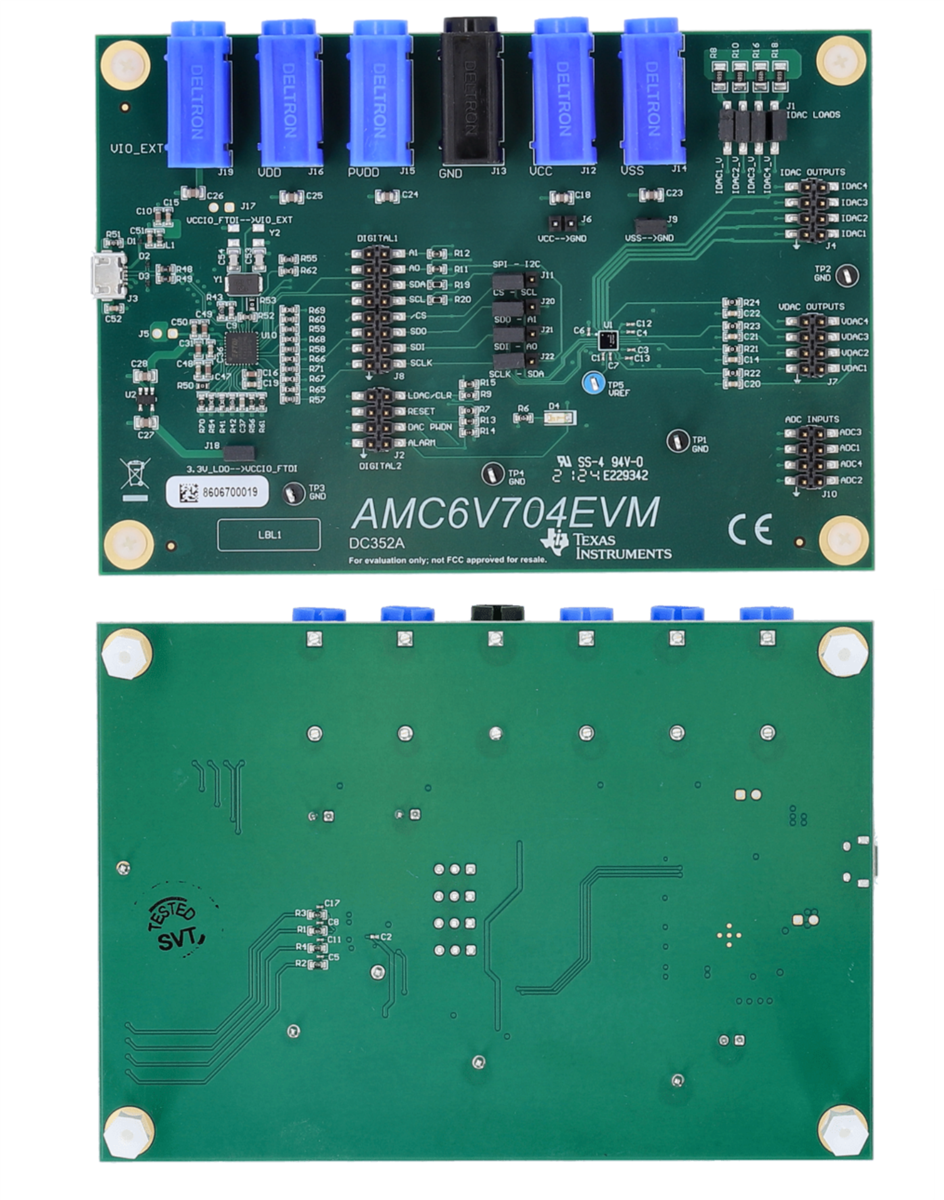

Topologie
Schéma fonctionnel
Publié le: 2024-09-06
| Mis à jour le: 2024-09-18
