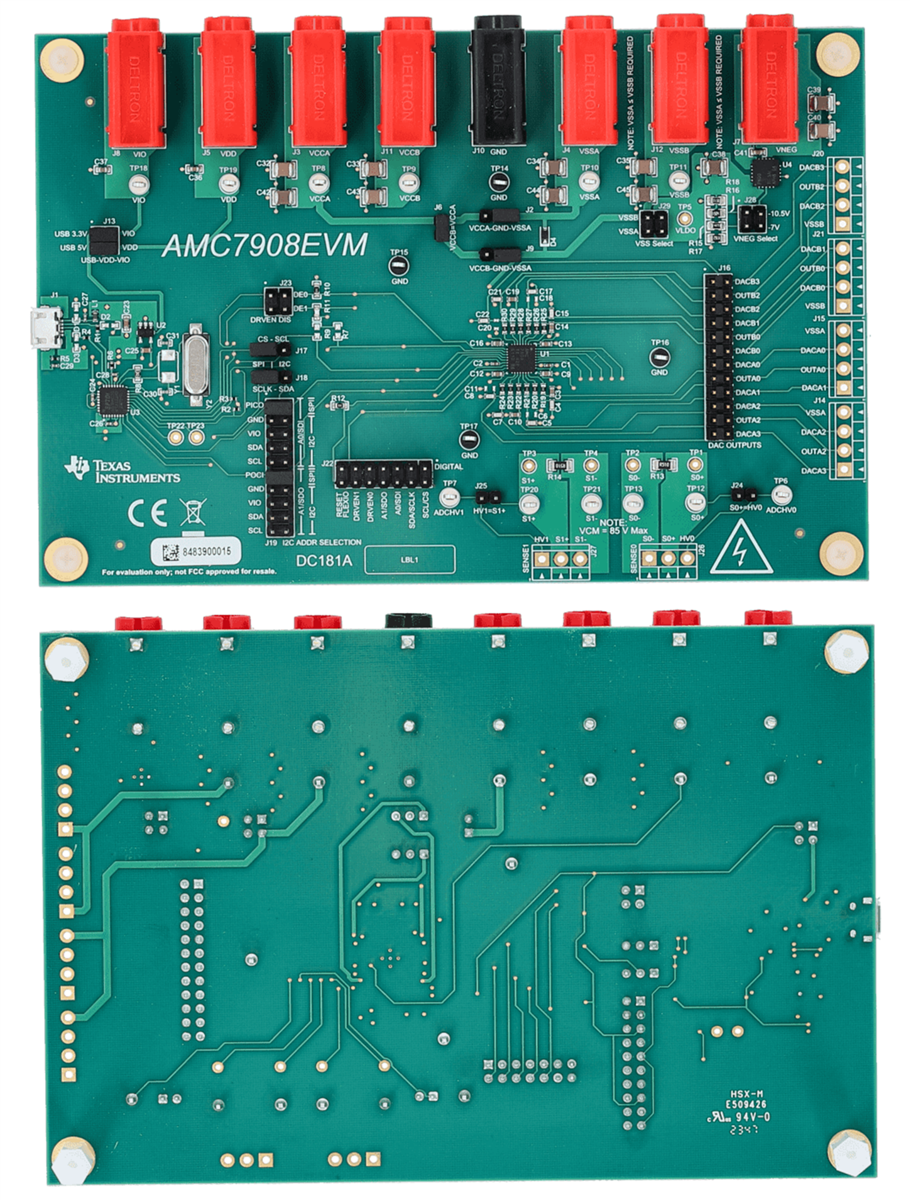

Texas Instruments Module d'évaluation AMC7908EVM
Le module d'évaluation AMC7908EVM de Texas Instruments est une plateforme facile à utiliser pour évaluer les performances et les fonctionnalités de l'AMC7908. L'AMC7908 est un dispositif de contrôle et de surveillance d'amplificateur de puissance hautement intégré, doté de huit convertisseurs numériques-analogiques (CNA) de 13 bits et d'un convertisseur analogique-numérique (CAN) de 12 bits. Les CNA peuvent être activés et désactivés par le biais d'un logiciel de limitation dédié et de déclencheurs matériels.
L'AMC7908EVM de TI dispose de circuits et de cavaliers optionnels pour configurer le dispositif pour différentes applications.
Caractéristiques
- Circuit configurable pour évaluer l'AMC7908
- Prise en charge embarquée de VDD (5 V) et de VIO (3,3 V) via USB
- Prise en charge embarquée de VSSA et de VSSB (-10,5 V ou -7 V)
- Le FT4222 écrit facilement dans l'AMC à l'aide de l'interface utilisateur graphique (GUI) de l'AMC7908EVM
- Des connexions SPI et I2C externes sont disponibles
Applications
- Unité de radio à distance macro (RRU)
- mMIMO système d'antennes actives (AAS)
- Unité de transport extérieur
- Radar
Contenu du kit
- carte AMC7908EVM
- Fiche micro-B USB vers câble fiche USB-A
Théorie du schéma de fonctionnement
Topologie
Publié le: 2024-08-07
| Mis à jour le: 2025-03-05
