Texas Instruments Chargeur de batterie linéaire 800 mA BQ25170J
Le chargeur de batterie linéaire conforme JEITA 800 mA BQ25170J de Texas Instruments est conçu pour les batteries Li-Ion, Li-polymère et LiFePO4 à 1 cellule pour les applications portables à espace limité. Le BQ25170J offre une seule sortie de puissance qui charge la batterie. La charge du système peut être placée en parallèle avec la batterie tant que la charge moyenne du système n'empêche pas la batterie de se recharger complètement pendant la durée du minuteur de sécurité. En même temps,lorsque la charge du système est placée en parallèle avec la batterie, le courant de charge est partagé entre le système et la batterie.
Le chargeur de batterie linéaire 800 mA BQ25170J de TI prend en charge trois phases pour charger une batterie Li-Ion une précharge pour récupérer une batterie entièrement déchargée, un courant constant de charge rapide pour alimenter la majorité de la charge et une régulation de tension pour atteindre une pleine capacité. Une boucle de contrôle interne surveille la température de jonction du CI et réduit le courant de charge dans toutes les phases de charge si un seuil de température interne, TREG, est dépassé.
Le dispositif intègre entièrement l'étage d'alimentation du chargeur et les fonctions de détection de courant de charge. La fonction de chargeur dispose de boucles de régulation du courant et de la tension de haute précision, d'un affichage de l'état de charge et d'une terminaison de charge automatique. En même temps, la tension de charge et le courant de charge rapide sont programmables via des résistances externes. Le seuil de courant de pré-charge et de terminaison suit le réglage du courant de charge rapide.
Caractéristiques
- Tension d'entrée jusqu'à 30 V tolérant
- Mode veille automatique pour une faible consommation d'énergie
- Courant de fuite de batterie 350 nA
- Courant de fuite d'entrée de 80 µA quand la charge est désactivée
- Prend en charge Li-Ion à 1 cellule, Li-polymère et LiFePO4
- Fonctionnement programmable de la résistance externe
- VSET pour régler la tension de régulation de la batterie :
- Li-Ion: 4,05 V, 4,1 V, 4,2 V, 4,35 V, 4,4 V
- LiFePO4 : 3,5 V, 3,6 V, 3,7 V
- ISET pour régler le courant de charge de 10 mA à 800 mA
- VSET pour régler la tension de régulation de la batterie :
- Caractéristiques de charge
- Courant de précharge 20 % de l'ISET
- Broche TS pour le contrôle de fonctionnement de charge sur la plage JEITA
- Courant de terminaison 10 % de l'ISET
- Entrée de thermistance NTC pour surveiller la température de la batterie
- Broche pour contrôle de fonction de charge
- Sortie à drain ouvert pour indication d'état et de défaillance
- Sortie à drain ouvert pour indication de bonne alimentation
- Précision élevée
- Précision de la tension de charge ±0,5 %
- Précision du courant de charge ±10 %
- Protection intégrée contre les défaillances
- Protection contre les surtensions 6,6 V IN
- Protection contre les surtensions OUT basée sur VSET
- protection contre les surintensités 1000 mA
- Régulation thermique 125° C ; protection d'arrêt thermique 150° C
- Protection contre les courts-circuits OUT
- Protection courte/ouverte des broches ISET, VSET
Applications
- Véritables casques sans fil
- Accessoires portables, bracelet connecté
- Beauté et toilette
- Brosse à dents électrique
- Gestion de flotte, suivi d'actifs

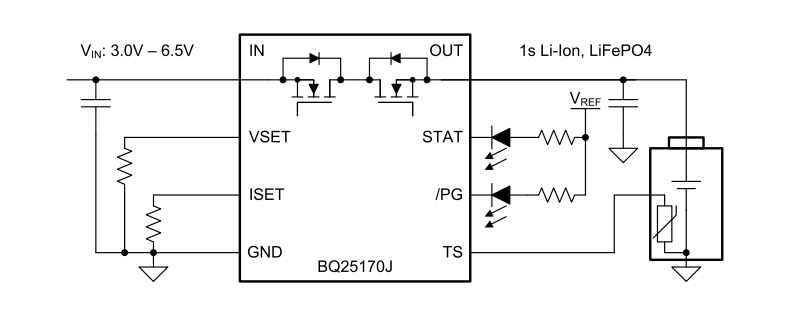

Schéma simplifié
