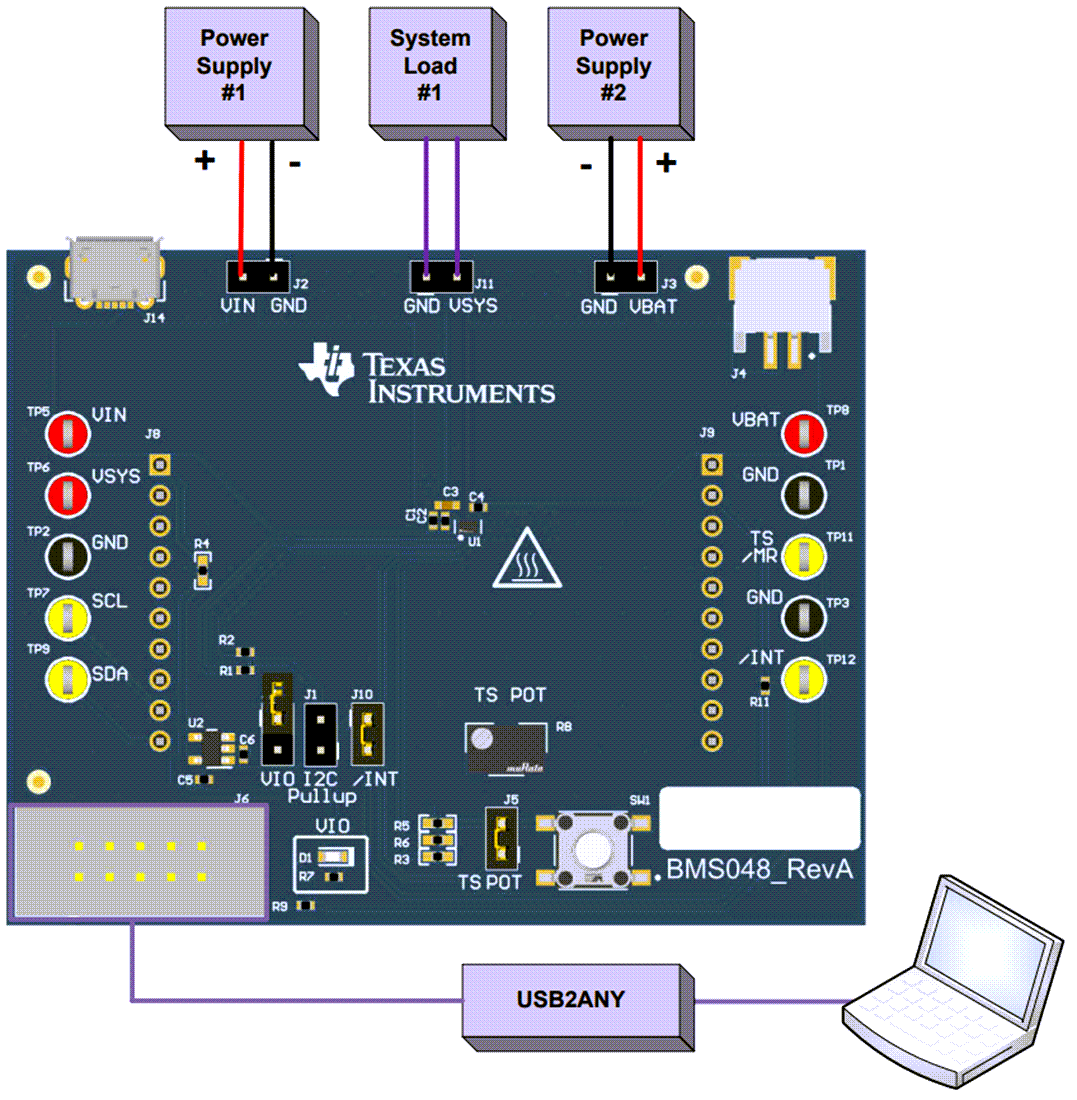

Texas Instruments Module d'évaluation (EVM) de chargeur bq25180EVM

Le module d'évaluation du chargeur bq25180EVM de Texas Instruments est un circuit intégré de gestion de la charge de la batterie qui intègre les fonctions les plus courantes pour les dispositifs portables. Ces fonctions comprennent un chargeur linéaire, une sortie régulée, une réinitialisation manuelle avec minuteur, un mode d'expédition, un mode d'arrêt et un chemin d'alimentation avancé. Le faible courant de repos pendant le fonctionnement et l'arrêt permet une durée de vie maximale de la batterie. Le bq25180 de Texas Instruments prend en charge des courants de charge de 5 mA à 1 000 mA et une régulation de batterie de 3,5 V à 4,65 V. La limite de courant d'entrée, le courant de charge, la sortie SYS régulée et d'autres paramètres sont programmables via l'interface I²C. La batterie est chargée à l'aide d'un profil de charge Li-ion standard à trois phases : précharge, courant constant et tension constante. Le composant dispose également d'un faible nombre de broches pour prendre en charge des processus de fabrication PCB à bas coût.
