Texas Instruments Module d'évaluation de chargeur de batterie bq25611DEVM
Le module d'évaluation (EVM) de chargeur de batterie bq25611DEVM de Texas Instruments est conçu pour évaluer le dispositif bq25611D. Le composant bq25611D est un chargeur de batterie monocellulaire de 3 A optimisé pour les applications de banc d'alimentation dans les conceptions portables à faible puissance. Le fonctionnement en mode Boost synchrone inverse OTG et le fonctionnement en mode Buck direct permettent de contrôler l'alimentation des dispositifs alimentés périphériques. Il dispose également d'une détection d'adaptateur USB BC1.2 et non standard.
Caractéristiques
- Efficacité de charge de 92 % à 2 A à partir d'une entrée de 5 V et efficacité d'élévation de 92 % à 1 A en sortie.
- Protection contre les courts-circuits de sortie et démarrage progressif jusqu'à une charge capacitive de 500 µF en mode OTG
- Faible courant de fuite de batterie de 10 µA avec mode veille de tension système de 3 µA, faible courant de fuite de batterie en mode transport
- Contrôle BATFET pour prendre en charge le mode transport, le réveil et la réinitialisation complète du système
- Courant de terminaison de haute précision de 20 mA ±10 mA
- Détection d'adaptateur USB BC1.2 et non standard

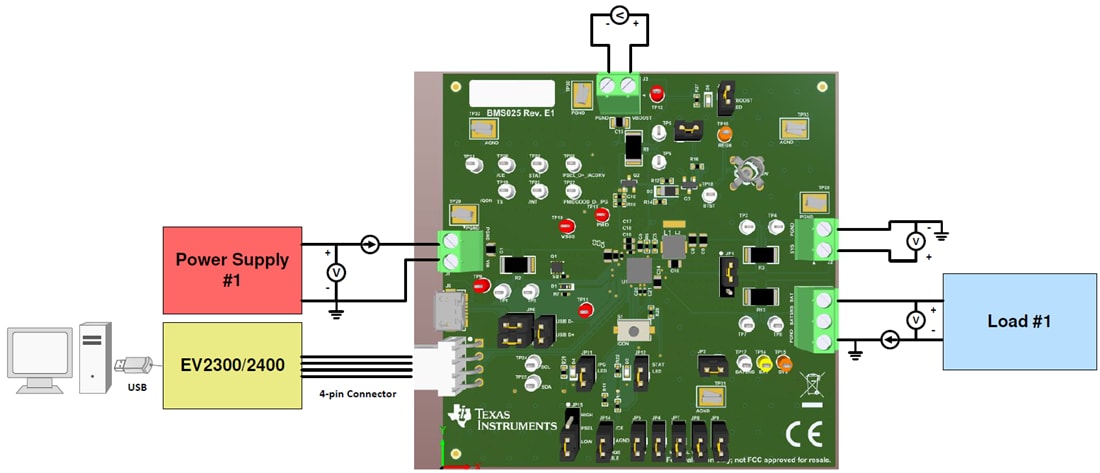

Configuration de test
Produit associé
Texas Instruments Chargeur de batterie Buck 3,0 A bq25611D
Gestion du chemin d'alimentation du système et de la charge de la batterie pour les batteries Li-Ion et Li-polymère à simple cellule.
Publié le: 2020-02-24
| Mis à jour le: 2025-03-06
