Texas Instruments Module d'évaluation (EVM) de chargeur bq25672EVM
Le module d'évaluation (EVM) de chargeur bq25672EVM de Texas Instruments est utilisé pour évaluer le composant bq25672. Le bq25672 est un dispositif intégré de gestion de charge de batterie buck en mode commuté en boîtier QFN (HOTROD). Il est conçu pour les batteries Li-ion et Li-polymère de 1 à 4 séries de batteries de 6 à 24 V avec une fréquence de commutation programmable de 750 kHz et 1 500 kHz. L'interface série I2C avec des paramètres de chargement et de système fait du bq25672 de Texas Instruments une solution véritablement flexible.
Caractéristiques
- Évalue facilement le chargeur buck en mode commutation 3 A à haut rendement dans le boîtier QFN (HOTROD)
- Utilisation de l'interface USB2ANY pour basculer entre la charge et l'USB on-the-go (OTG) , ainsi que pour surveiller l'état et les défaillances du chargeur, ainsi que les tensions et le courant avec un convertisseur analogique-numérique (CAN) intégré
- Utilisation d'un adaptateur d'entrée USB embarqué pour la connexion à une source USB et soit la communication via D+/d– pour définir la limite de courant d'entrée par défaut
- Les points de test embarqués, les résistances de détection et les cavaliers facilitent la mesure de haute efficacité et de haute précision de la tension et de la régulation du courant
- NFET de blocage bidirectionnels inclus pour évaluer le sélecteur de source à double entrée, avec cavaliers de dérivation
Contenu du kit
- module d'évaluation bq25672EVM
- Le kit n'inclut pas l'EV2400, qui est requis pour le fonctionnement

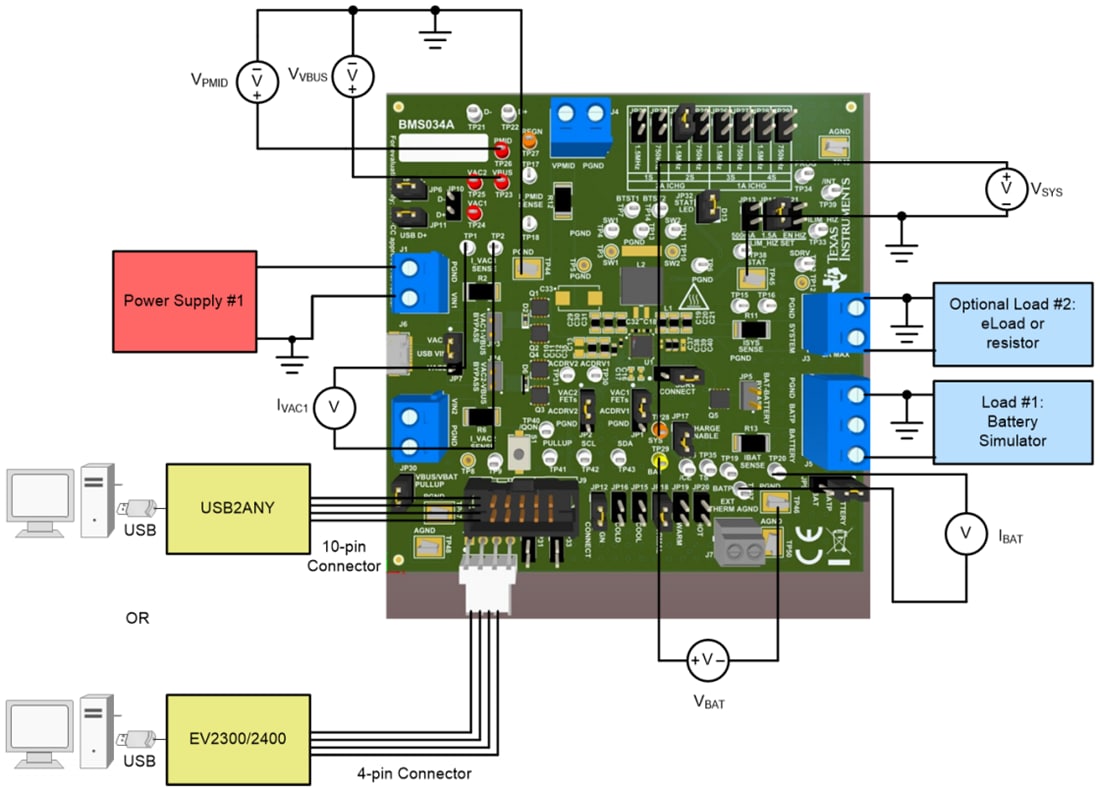

Configuration du test
Produit associé
Texas Instruments Chargeur de batterie Buck 3 A bq25672
Chargeur buck en mode commutation entièrement intégré pour les batteries Li-ion de 1 à 4 cellules et les batteries Li-polymère.
Outil de développement associé
Texas Instruments USB2ANY Interface Adaptor
Allows a computer to control an evaluation module via a USB connection through the small dongle.
