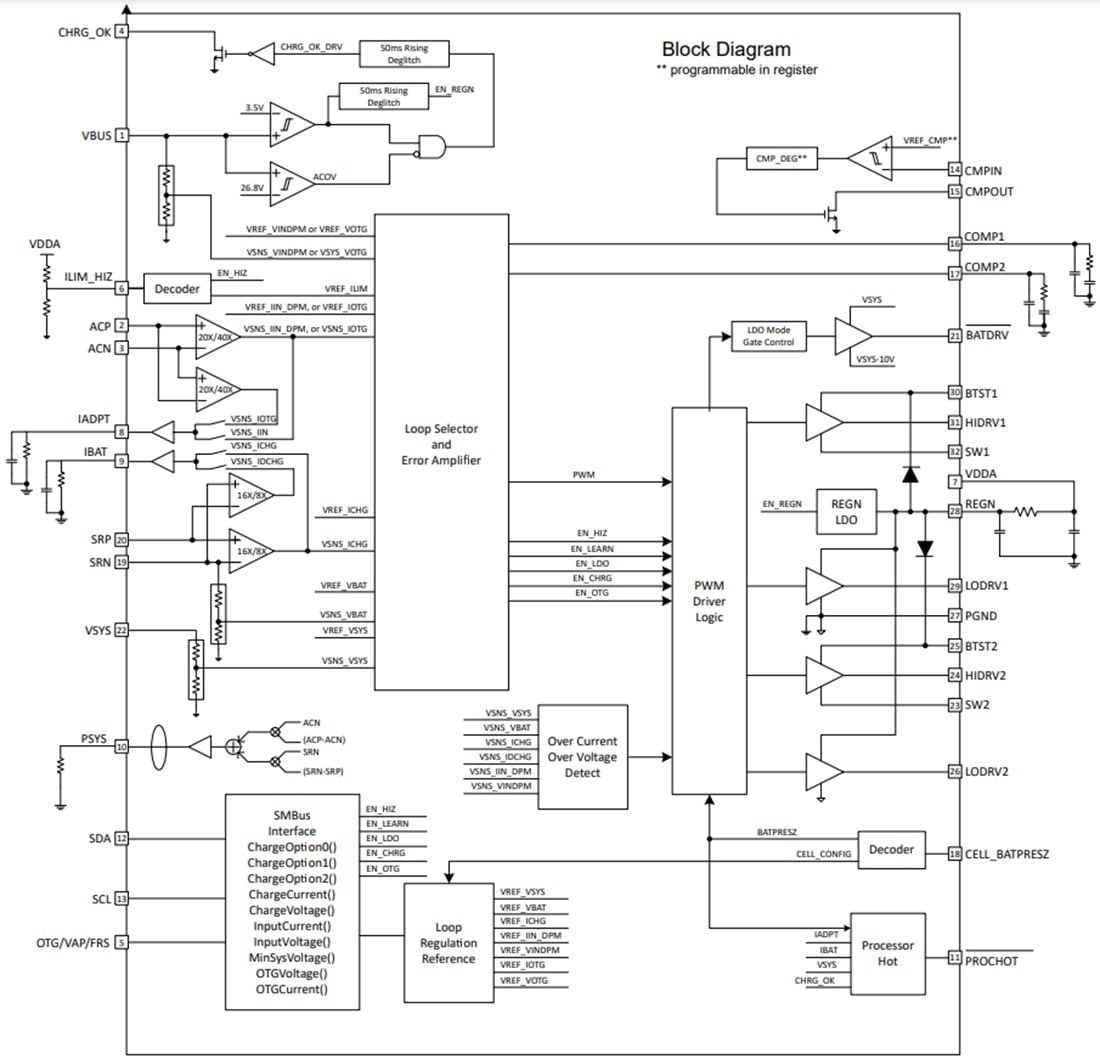

Texas Instruments Contrôleur de charge de batterie Buck-Boost SMBus bq25720

Pendant l'allumage, le chargeur règle le convertisseur sur une configuration buck, boost ou buck-boost en fonction de la source d'entrée et de l'état de la batterie. Le chargeur passe sans interruption entre les modes de fonctionnement buck, boost et buck-boost sans contrôle de l'hôte. En l'absence d'une source d'entrée, le bq25720 prend en charge la fonction USB On-the-Go (OTG) à partir d'une batterie de 1 à 4 cellules pour générer une sortie réglable de 3 à 24 V sur V_BUS, avec une résolution de 8 mV. La vitesse de balayage de la tension de sortie OTG peut être configurée pour être conforme à la norme PPS USB-PD 3.0.

Lorsque seule une batterie alimente le système et qu'aucune charge externe n'est connectée au port OTG USB, le bq25720 met en œuvre la toute dernière fonctionnalité Intel Vmin Active Protection (VAP), dans laquelle le dispositif charge la tension V_BUS de la batterie pour stocker une partie de l'énergie dans les condensateurs de découplage d'entrée. Pendant une pointe de puissance de crête du système, l'énergie stockée dans les condensateurs d'entrée complète le système pour éviter que la tension du système ne chute en dessous de la tension minimale du système et ne provoque un choc du système.

Le bq25720 de Texas Instruments surveille le courant de l'adaptateur, le courant de la batterie et l'alimentation du système. La sortie PROCHOT programmée avec flexibilité va directement au CPU pour le retour d'accélération si nécessaire. La dernière version de la spécification PD USB-C inclut une Commutation de rôle rapide (FRS) pour assurer que la commutation du rôle de puissance se produit de manière opportune afin que le ou les dispositifs connectés au socle puissent éviter de subir une perte de puissance momentanée ou des bruits parasites. Ce dispositif intègre un FRS conforme à la norme PD.

Le modèle de variation de fréquence de commutation breveté de TI peut réduire de manière significative le bruit EMI sur l'ensemble de la plage de fréquence EMI conductrice (150 kHz à 30 MHz). Plusieurs options d'échelle de variation sont disponibles pour fournir de la flexibilité pour différentes applications afin de simplifier la conception de filtre contre le bruit EMI. Le chargeur peut fonctionner en Mode traversant (PTM) breveté de TI pour améliorer le rendement sur l'ensemble de la plage de charge. En PTM, l'alimentation d'entrée est directement transmise au système par le chargeur. Les pertes de commutation des MOSFET et la perte du noyau de l'inducteur peuvent être sauvegardées pour des opérations à haut rendement. Le bq25720 est disponible en boîtier WQFN de 32 broches de 4 mm × 4 mm.
