Texas Instruments Solution de charge de batterie 8 a bq25980
La solution de charge de batterie 8 A bq25980 de Texas Instruments est une solution de charge de batterie à rendement maximal de 98,6 % pour une batterie Li-ion à 2 cellules utilisant une architecture à capuchon commuté biphasé. L'architecture à capuchon commuté permet au courant du câble d'être la moitié du courant de charge, réduisant ainsi la perte d'alimentation du câble et limitant la montée de température. L’architecture biphasée augmente l’efficacité de charge et réduit les exigences de capacité d’entrée et de sortie. Lorsqu’il est utilisé avec le chargeur principal, tel que bq25790, le système permet une charge rapide à une très faible perte de puissance de la pré-charge à un courant constant (CC), une tension constante (CV) et une terminaison.
Le bq25980 de Texas Instruments supporte également une charge en mode dérivation de 7 A (précédemment appelée charge de commutateur de batterie) via des MOSFET internes. Le Rdson en mode dérivation est inférieur à 13 mΩ pour un fonctionnement à courant élevé. Le mode de dérivation intégré permet la rétrocompatibilité d’un adaptateur à charge rapide 10 V pour charger une batterie à 2 cellules. Le dispositif prend en charge une configuration à double entrée via un contrôle de multiplexeur intégré et un pilote pour des N-FET externes. Il permet également une entrée simple sans N-FET externe ou N-FET simple.
Le dispositif intègre toutes les caractéristiques de protection nécessaires pour prendre en charge une charge sûre, notamment une protection contre les surtensions et les surintensités en entrée, une protection contre les surtensions en sortie et les surintensités. Il prend également en charge une protection contre les sous-intensités et les courants inverses en entrée, une protection contre les courts-circuits en entrée, une détection de température pour la batterie et le câble et une protection contre les surchauffes de jonction en mode capuchon et dérivation commutés.
Le dispositif comprend un convertisseur analogique-numérique (CAN) 16 bits pour fournir une tension VCA, une tension de bus, un courant de bus, une tension de sortie, une tension de batterie, un courant de batterie, la température du connecteur d’entrée, la température de la batterie, la température de jonction et d’autres mesures calculées nécessaires pour gérer la charge de la batterie depuis l’adaptateur, l’entrée sans fil ou le banc d’alimentation.
Caractéristiques
- Chargeur parallèle à capuchon commuté à rendement maximal 98,6 % prenant en charge la batterie à 2 cellules et la charge rapide 8 A
- Architecture à capuchon commuté biphasé en attente de brevet optimisée pour un rendement maximal
- La tension d’entrée est de 2 fois la tension de la batterie (de 7,0 V à 9,54 V)
- Le courant de sortie est de 2 fois le courant d'entrée (jusqu'à 4,75 a)
- Réduit la perte d'énergie sur le câble d'entrée
- Charge rapide en mode dérivation 7 a intégrée
- Résistance de chemin de charge de 13 mΩ pour un fonctionnement à courant élevé
- Contrôleur multiplexeur de puissance à double entrée pour la sélection de la source
- Prend en charge une large plage de tension d'entrée
- Tension d'entrée opérationnelle jusqu'à 22 V
- Tension d'entrée maximale de 40 V avec ACFET externe en option et 28 V sans ACFET externe
- Charge parallèle avec double fonctionnement bq25980 synchronisé pour un courant de charge pouvant atteindre 12 A
- Caractéristiques de protection programmables intégrées pour un fonctionnement sûr
- Protection contre les surtensions d'entrée (BUSOVP) et protection contre les surtensions de la batterie (BATOVP)
- Protection contre les surintensités d'entrée (BUSOCP) et protection contre les surintensités de la batterie (BATOCP)
- Protection contre les surtensions de sortie (VOUTOVP)
- Protection contre les sous-intensités d’entrée (BUSUCP) et protection contre les courants inverses d’entrée (BUSRCP) pour détecter le débranchement de l’adaptateur et empêcher le retour d’amplification
- Protection contre les courts-circuits d'entrée (BUSSCP)
- Surveillance de la température de la batterie et du connecteur (TSBAT_FLT et TSBUS_FLT)
- Protection contre la surchauffe de jonction (TDIE_FLT)
- Protection de surtension d'entrée optionnelle avec un ACFET externe jusqu'à 40 V
- Paramètres programmables pour l’optimisation du système
- Interruptions et masques d'interruptions
- Mesures et configuration du CAN
- CAN 16 bits intégré pour la surveillance de la tension, du courant et de la température
Applications
- Smartphone
- Tablettes
- Drone non-militaire
- Chromebook
- Ordinateur portable

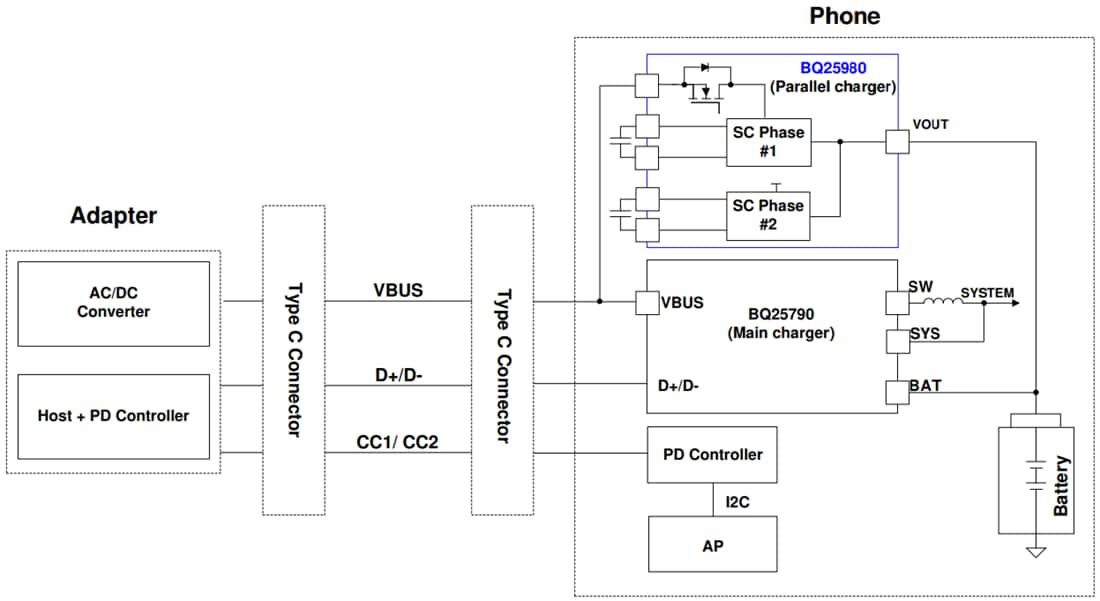

Schéma simplifié
