Texas Instruments Module d'évaluation bq41Z50EVM
Le module d’évaluation bq41Z50EVM de Texas Instruments a été développé pour évaluer la fonctionnalité de la jauge de charge bq41Z50 dans les applications alimentées par des systèmes de batteries multicellulaires. Le bq41Z50EVM de TI comprend un gestionnaire de bloc de batterie à cellule des séries 2, 3 ou 4 bq41Z50 avec Dynamic Z-Track™ Le module comprend également une résistance de détection de courant, quatre thermistances, trois LED et des options d’embase pour permettre la personnalisation de l’application.
Caractéristiques
- Prend en charge le mode TURBO
- Processeur RISC de 32 bits à très faible consommation
- Prend en charge SHA-1, SHA-256 et le conducteur de masse
- Technologie Dynamic Z-Track
- Prend en charge la communication hôte SMBus 3.2 jusqu’à 1 MHz
Applications
- Ordinateurs portables/netbooks
- Électronique portable
- Tablettes
- Drones
- Aspirateurs manuels et robots aspirateurs
- Équipement médical et de test
Équipement nécessaire
- Adaptateur d’interface de communication EV2400 ou EV2500
- Câble pour connecter l’EVM à un adaptateur d’interface de communication EV2400 ou EV2500
- Câble USB pour connecter l'adaptateur d'interface de communication à l'ordinateur
- Ordinateur avec système d’exploitation Windows 7 (ou version ultérieure)
- Accès Internet pour télécharger le programme du logiciel de gestion de batterie Battery Management Studio
- Deux à quatre cellules de batterie
- Une alimentation CC capable de fournir 16,8 V et 2 A (de capacité de courant continu et de tension constante)
Contenu du kit
- Module de circuit bq41Z50 et bq296103
- Câble pour connecter l’EVM à un adaptateur d’interface de communication EV2400 ou EV2500

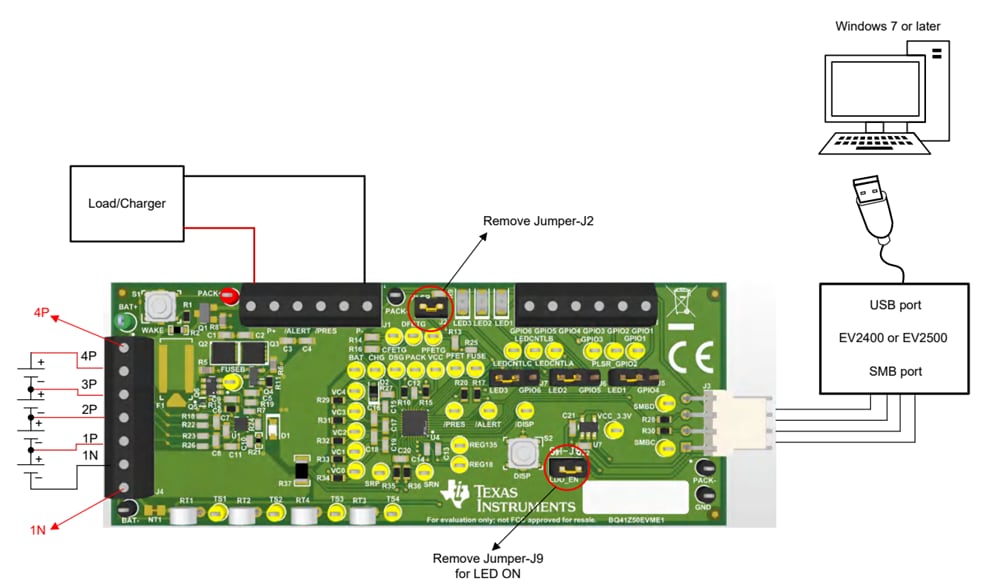

Connexion du module de circuit
Topologie
Gestionnaire de bloc de batterie associé
Texas Instruments Gestionnaire de bloc de batterie bq41Z50
Ce dispositif est une solution entièrement intégrée, monopuce, basée sur un bloc de batterie.
