Texas Instruments EVM de gestionnaire de bloc de batterie Li-ion bq41Z90EVM
Le module d'évaluation (EVM) du gestionnaire de bloc de batterie Li-Ion bq41Z90EVM de Texas Instruments est un système complet permettant d'évaluer la fonctionnalité de la jauge de carburant bq41Z90. Cette jauge convient aux applications alimentées par des systèmes de batteries multicellulaires allant jusqu'à 16 cellules en série. Le module d'évaluation bq41Z90EVM de Texas Instruments comprend un module de circuit bq41Z90, une résistance de détection de courant et six thermistances.
Caractéristiques
- Système d'évaluation complet pour le module d'évaluation du gestionnaire de bloc de batterie Li-ion bq41Z90EVM et le circuit intégré de protection contre les surtensions indépendant bq77216
- Module de circuit rempli pour une configuration rapide
- Logiciel qui permet l'enregistrement des données pour l'analyse du système
Applications
- Unité de batterie de secours (BBU)
- Vélos et scooters électriques et autres véhicules électriques légers (LEV)
- Aspirateurs manuels et robots aspirateurs
- Robots de jardinage et outils électriques
- Drones
- Équipement médical et de test
- Autre bloc de batterie industrielle
Contenu du kit
- Module de circuit bq41Z90 et bq77216
- Câble pour connecter le module d'évaluation à un adaptateur d'interface de communication EV2400
Équipement nécessaire
- Module de circuit bq41Z90 ou bq77216
- Adaptateur d'interface de communication EV2400
- Câble pour connecter le module d'évaluation à un adaptateur d'interface de communication EV2400
- Câble USB pour connecter l'adaptateur d'interface de communication à l'ordinateur
- Configuration de l'ordinateur avec le système d'exploitation Windows 7 ou une version supérieure
- Accès à Internet pour télécharger le programme d'installation du logiciel de gestion de batterie Studio (bqStudio)
- 3 à 16 cellules de batterie ou diviseur de résistance de 1 kΩ
- Une alimentation CC capable de fournir 85 V et 2 A (une capacité de courant continu et de tension constante est souhaitable)
Ressources supplémentaires
Vidéos

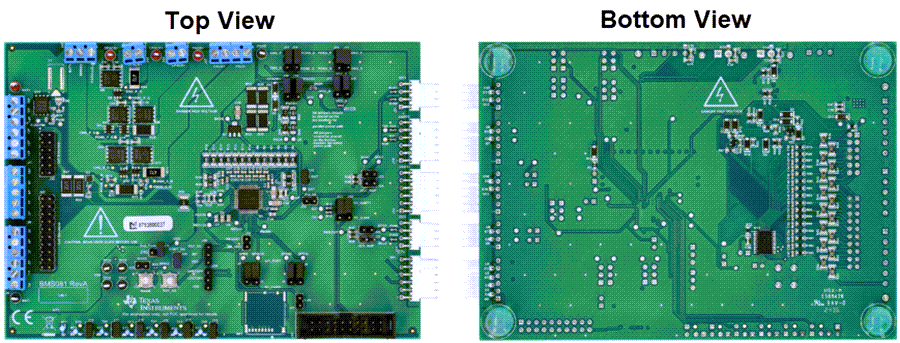

Configuration de carte
