Texas Instruments Module d'évaluation BQ76905EVM
Le module d'évaluation BQ76905EVM de Texas Instruments est conçu pour évaluer le BQ76905, un moniteur et protecteur de batterie pour les batteries Li-ion, Li-polymère, LiFePO4 (LFP) et LTO. Ce module intègre des pilotes NFET de protection côté bas, un LDO programmable pour une utilisation externe du système, et une interface de communication hôte I2C prenant en charge un fonctionnement jusqu'à 400 kHz avec CRC en option. Le module BQ76905EVM comprend un circuit intégré BQ76905, une résistance de détection, une thermistance et des FET de puissance. Ce module est idéal pour les outils électriques et de jardin sans fil, les aspirateurs, les drones non militaires et les batteries industrielles (série 2 à série 5).
Caractéristiques
- Système d'évaluation complet pour le moniteur de batterie de haute précision BQ76905 pour batteries Li-ion, Li-polymère et LiFePO4 de 2 à 5 cellules.
- Connexions d'alimentation disponibles sur les points d'essai
- La communication est possible avec un adaptateur d'interface USB inclus ou sur un connecteur à 4 broches.
- Simulateur de cellule de résistance pour un montage rapide avec seulement une alimentation électrique
- Logiciel PC disponible pour la configuration
Applications
- Outils électriques et outils de jardin sans fil
- Aspirateurs
- Drones non militaires
- Autre pack de batteries industrielles (série 2 à série 5)
Contenu du kit
- module de circuit BQ76905
- Câble USB A vers microUSB
Produit associé
Texas Instruments Moniteur et protecteur à faible puissance bq76905
Moniteur et protecteur de batterie intégrés de haute précision pour les blocs de batteries des séries 2 à 5.

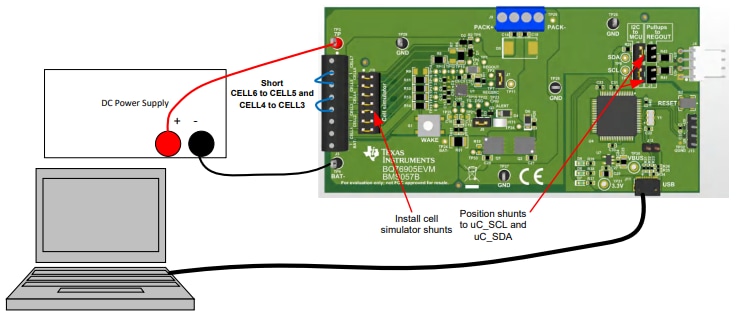

Connexion EVM pour fonctionnement de base
Publié le: 2024-01-17
| Mis à jour le: 2024-02-19
