Texas Instruments Moniteurs de batterie bq7961x/bq7961x-Q1

Le moniteur, l'équilibreur et le protecteur de batterie bq7961x/bq7961x-Q1 de Texas Instruments fournissent des mesures de tension de cellule de haute précision en moins de 200µs pour les modules de batterie 12S, 14S et 16S dans les systèmes de gestion de batterie haute tension dans les HEV/EV. La famille de moniteurs offre différentes options de canaux dans le même type de boîtier, offrant une compatibilité broche à broche et prenant en charge une réutilisation élevée des logiciels et du matériel établis sur n'importe quelle plate-forme. Les filtres frontaux intégrés permettent au système de mettre en œuvre des filtres RC différentiels simples à basse tension sur les canaux d'entrée des cellules. Les filtres passe-bas, post-CAN intégrés permettent des mesures de tension de type CC filtrées pour un meilleur calcul de l'état de charge (SOC). Le bq7961x/bq7961x-Q1 de Texas Instruments prend en charge l'équilibrage autonome des cellules internes avec surveillance de la température pour une pause automatique et reprend l'équilibrage pour éviter une surchauffe.

Caractéristiques

Qualifié pour les applications en automobile
Homologué AEC-Q100 avec les résultats suivants
- Température de dispositif de classe 1 (plage de température de fonctionnement ambiante de -40° C à +125° C)
- Niveau 2 de la classification ESD d'appareil HBM
- Niveau de classification d'appareil CDM ESD C4B
Conforme à la sécurité fonctionnelle
- Développé pour les applications de sécurité fonctionnelle
- Documentation destinée à faciliter la conception du système ISO 26262
- Capacité systématique jusqu'à ASIL D
- Capacité matérielle jusqu'à ASIL D
Précision du CAN +/-1,5 mV
Famille d'appareils compatibles avec les boîtiers à broches et les logiciels
- Moniteur empilable 16S (bq79616-Q1) et (BQ79616H-Q1), 14S (bq79614-Q1) et 12S (bq79612-Q1)
- Système de surveillance autonome 48 V (bq75614-Q1)
Chemin de redondance intégrée pour le diagnostic de la tension et de la température

Mesures de tension cellulaire de haute précision à moins de 128 µs pour tous les canaux cellulaires
Filtres passe-bas numériques réglables post-CAN intégrés
Prend en charge la connexion et la mesure de barre du bus
Réinitialisation matérielle intégrée contrôlée par l'hôte pour émuler la réinitialisation du dispositif de type POR
Prend en charge l'équilibrage des cellules internes
- Courant d'équilibrage à 240 mA
- Gestion thermique d'équilibrage intégrée avec pause automatique et contrôle de reprise

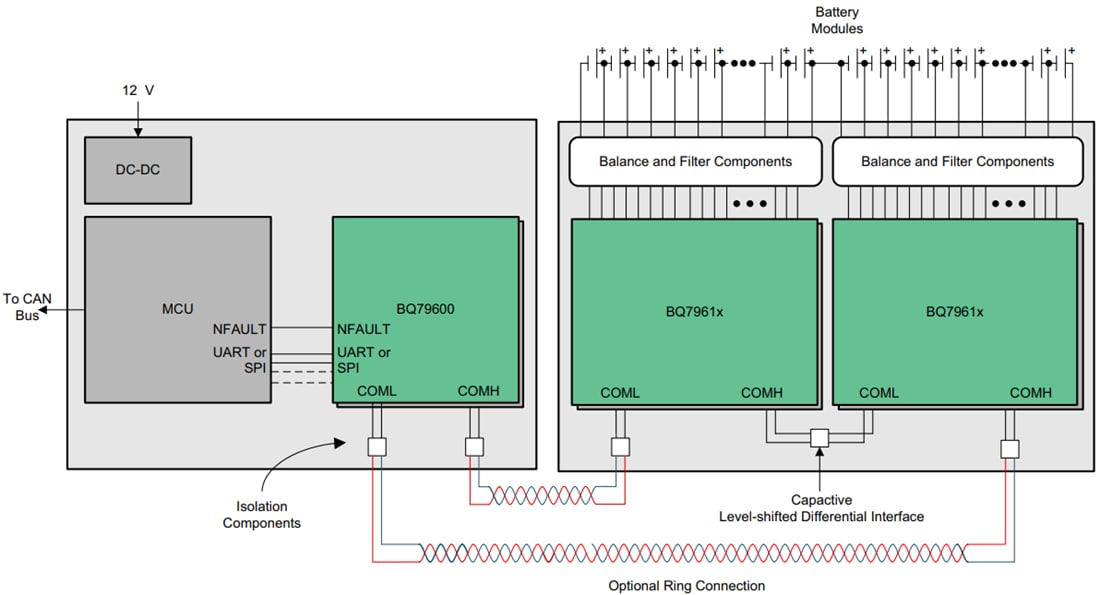

Communication en guirlande différentielle isolée avec architecture en anneau facultative
Pulsation et signal de défaillance intégrés à travers une ligne de communication
Dispositif à pont de communication/interface hôte UART/SPI bq79600-Q1
Maître SPI intégré

Applications

Système de gestion de batterie (BMS) en systèmes de groupes propulseurs hybrides et électriques
Blocs-batteries de stockage d'énergie avec systèmes de gestion de batterie
