Texas Instruments Modules compagnons d'énergie SimpleLink™ CC335xMOD

Les modules compagnons d'énergie SimpleLink™ CC335xMOD de Texas Instruments sont des modules certifiés, conçus pour simplifier la conception matérielle et réduire le délai de mise sur le marché. Ces modules sont disponibles en deux versions différentes.

• CC3350MOD : Module compagnon
Wi-Fi ^® 6 2,4 GHz et 5 GHz • CC3351MOD : Module compagnon Wi-Fi 6 2,4 GHz et 5 GHz et BLUETOOTH^® basse consommation 5.4

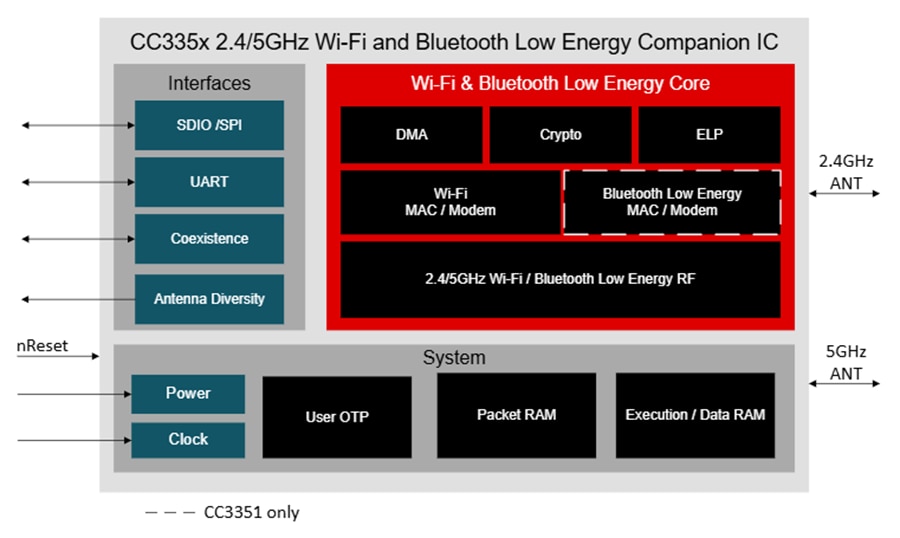

Le CC335xMOD de Texas Instruments prend en charge les normes Wi-Fi et Bluetooth basse consommation actuelles, tout en maintenant la compatibilité avec le Wi-Fi 5 (802.11 ac) et le Wi-Fi 4 (802.11 a/b/g/n). Ces dispositifs CC335xMOD sont basés sur la puce combinée de connectivité de 10e génération de Texas Instruments. En tant que tel, le CC335xMOD est basé sur une technologie éprouvée. Ces modules constituent un excellent choix pour les applications intégrées sensibles aux coûts, qui utilisent un RTOS ou un hôte Linux exécutant TCP/IP. Le CC335xMOD apporte l'efficacité du Wi-Fi 6 aux applications de dispositifs intégrés pour l'Internet des objets (IoT).

Caractéristiques

Caractéristiques principales
- Wi-Fi 6 (802.11ax)
- Bluetooth basse consommation 5.4 dans le CC33x1MOD
- Module compagnon pour tout processeur ou microcontrôleur (MCU) hôte capable d’exécuter une pile TCP/IP
- PA 2,4 GHz et 5 GHz intégrés pour un système sans fil complet avec une puissance de sortie pouvant atteindre +18,3 dBm
- Température de fonctionnement de –40 °C à +85 °C
- Débit d’application jusqu’à 50 Mbps
- Certification réglementaire
  - FCC : Z64-CC33DBMOD
  - IC/ISED : 451I-CC33DBMOD
  - ETSI/CE
  - MIC (TÉLÉC.) : 201-250530 (note du test : 51), 201-250531 (note du test : 50)
- Basé sur le chipset CC3351 QuickTrack qualifié
- Sous-système de contrôleur Bluetooth qualifié
Caractéristiques étendues
- Wi-Fi 6
  - 2,4 GHz et 5 GHz, 20 MHz, flux spatial unique
  - MAC, bande de base et émetteur-récepteur RF avec prise en charge de la norme IEEE 802.11 a/b/g/n/ax
  - Heure de réveil cible (TWT), OFDMA, MU-MIMO (liaison descendante), coloration du jeu de services de base et transmission basée sur un déclencheur pour une efficacité améliorée
  - Cryptage et décryptage matériels prenant en charge les normes WPA2 et WPA3
  - Excellente interopérabilité
  - Prise en charge des interfaces hôtes SDIO ou SPI 4 bits
- Bluetooth basse consommation 5.4
  - PHY codés LE (longue portée), LE 2M PHY (haute vitesse) et extension de publicité
  - Transport par interface de contrôleur hôte (HCI) avec option UART ou SDIO partagé
  - Mécanisme de coexistence interne avec Wi-Fi pour partager les mêmes chaînes RF et antenne
- Sécurité améliorée
  - Interface hôte sécurisée
  - Authentification du micrologiciel
  - Protection anti-retournement
- Prise en charge multirôle (par exemple, STA et AP simultanés) pour se connecter à des dispositifs Wi-Fi sur différents canaux RF (réseaux Wi-Fi)
- Diversité ou sélection d'antenne en option
- PTA à 3 fils ou 1 fil pour la coexistence externe avec des radios 2,4 GHz supplémentaires (par exemple, Thread ou Zigbee®)
- Sources d'horloge

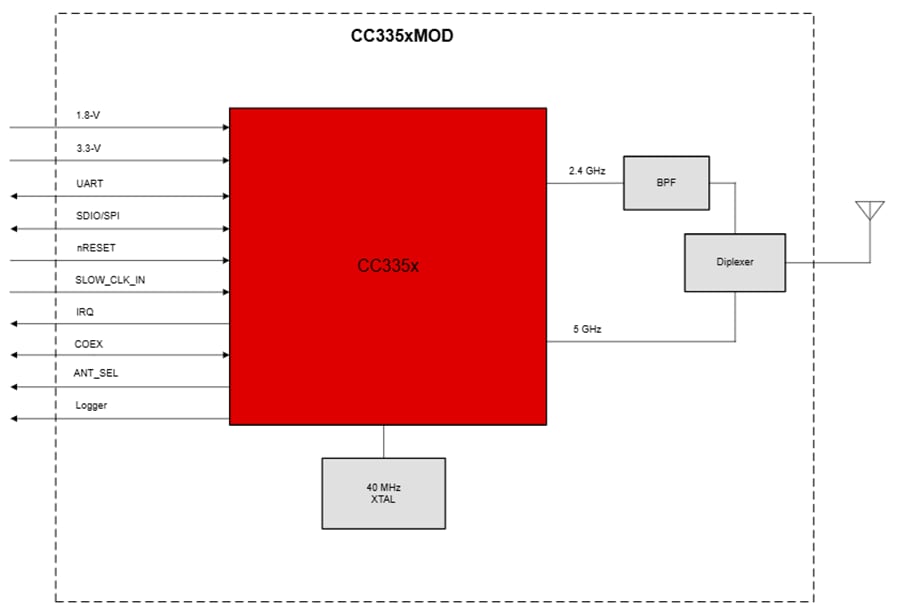

  - Horloge rapide XTAL de 40 MHz (intégrée au module)
  - Horloge interne lente ou horloge externe lente de 32,768 kHz
- Boîtier de petite taille
  - Conception facile grâce à un boîtier LGA 65 broches de 11 mm × 11 mm, espacement de 0,65 mm

Applications

Infrastructure de réseau
- Compteur électrique
- Inverseur de chaîne
- Micro-onduleur
- Système de conversion d'énergie de stockage (PCS)
- Infrastructure de chargement de véhicules électriques
Appareils
- Réfrigérateur et congélateur
- Four
- Lave-linge et sèche-linge
- Chauffe-eau et système de chauffage résidentiel
- Purificateur d'air et humidificateur
- Machine à café
- Unité intérieure de climatiseur
- Robot aspirateur
- Tondeuse à gazon robotisée
Automatisation et paiement du commerce de détail
Imprimante

Domotique et immotique
- Contrôleur HVAC
- Passerelle CVC
- Thermostat
- Construction d’une passerelle de sécurité
- Système de porte de garage
- Caméra réseau IP et une sonnette vidéo
- Caméra de sécurité sans fil
Applications médicales
- Pompe d'infusion
- Contrôle de lit et de lit d'hôpital électronique
- Surveillance des patients à paramètres multiples
- Moniteur de pression artérielle
- Machine CPAP
- Systèmes de télésanté
- Scanner à ultrasons
- Sonde intelligente à ultrasons
- Brosse à dents électrique
