Texas Instruments Étage de puissance NexFET™ Buck CSD95420RCB
L'étage de puissance NexFET™ CSD95420RCB de Texas Instruments est une hautement optimisée pour les convertisseurs Buck synchrones à haute puissance et haute densité. Le produit intègre le dispositif de pilotage et les MOSFET de puissance pour compléter la fonction de commutation d'étage de puissance. Cette combinaison produit une capacité de commutation à courant élevé, haut rendement et haute vitesse dans un petit profil de boîtier de 4 mm × 5 mm. Le CSD95420RCB de Texas Instruments intègre la détection de courant précise et la fonctionnalité de détection de température pour simplifier la conception du système et améliorer la précision. L'empreinte optimisée du circuit imprimé permet de réduire le temps de conception et simplifie la réalisation de la conception globale du système.
Caractéristiques
- Courant continu de crête 50 A
- Efficacité du système de plus de 94 % à 15 A
- Fonctionnement haute fréquence (jusqu'à 1,75 MHz)
- Fonction d'émulation de diode
- Détection de courant bidirectionnelle compensée en température
- Sortie de température analogique
- Surveillance des défaillances
- Compatible avec le signal MLI 3,3 V et 5 V
- Entrée MLI à trois états
- Commutateur bootstrap intégré
- Temps mort optimisé pour une protection contre les courants traversants
- Boîtier QFN
- Haute densité
- 4mm × 5mm
- Inductance ultra faible
- Empreinte de circuit imprimé optimisée pour le système
- Outillage endurci thermiquement
- Conforme à la directive RoHS
- Placage des bornes sans plomb
- Sans halogène
Applications
- Convertisseurs Buck synchrones multiphasés
- Applications à haute fréquence
- Applications à courant élevé et rapport cyclique faible
- Convertisseurs CC-CC au point de charge
- Cartes graphiques et mémoire
- Convertisseurs Buck synchrones V-Core VR13.x / VR14.x de bureau et de serveur

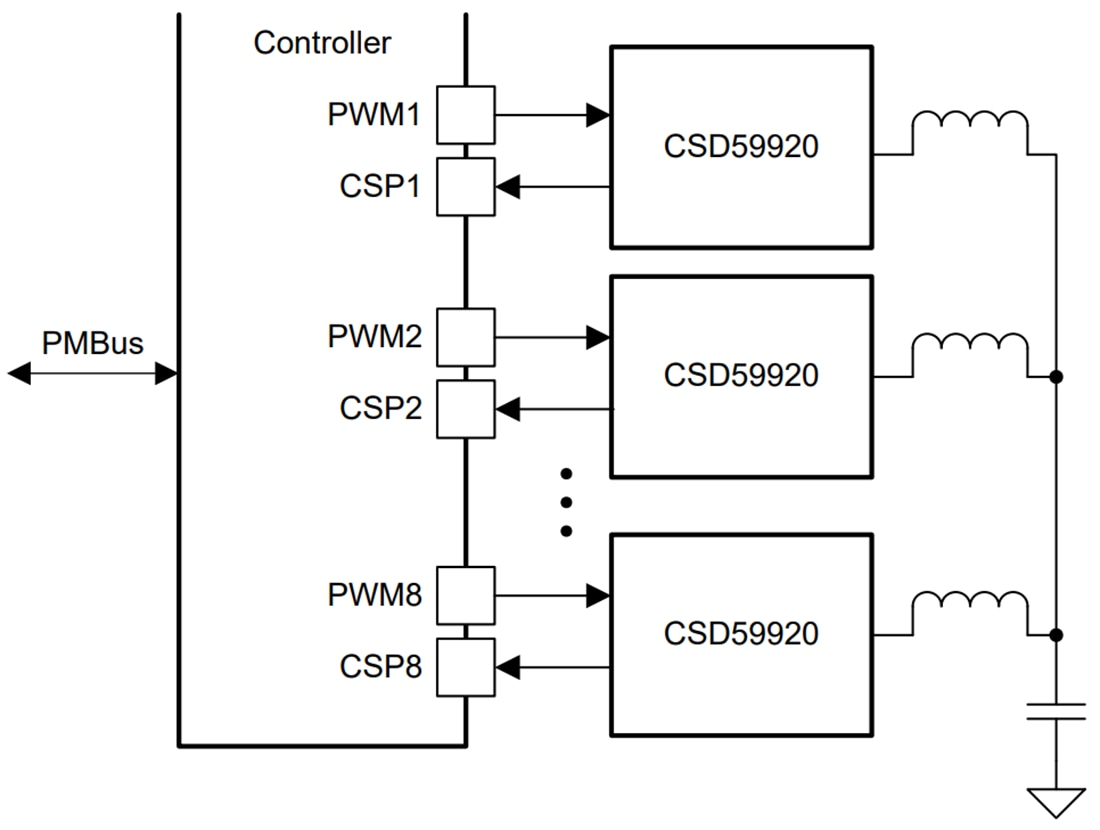

Application simplifiée
